Rola w systemie
Od sygnału z czujnika do danych w systemie zakładu
Elektronika wagowa jest ogniwem między czujnikami tensometrycznymi a sterowaniem: mierzy, steruje procesem naważania i przekazuje wynik dalej. W zależności od zadania jest to prosty przetwornik na szynę DIN, panelowy miernik albo kontroler prowadzący cały cykl dozowania.
1
Pomiar
Przetwornik (digitizer) zamienia sygnał mV/V z czujników tensometrycznych na stabilną wartość masy. Filtracja cyfrowa tłumi drgania konstrukcji, mieszadeł i przenośników bez spowalniania pomiaru.
2
Sterowanie naważaniem
Kontroler prowadzi cykl dozowania: przełączanie z dozowania zgrubnego na dokładne, korekta strugi w locie (inflight), punkty zadane, receptury i tolerancje. Algorytm pracuje w urządzeniu, blisko pomiaru.
3
Komunikacja i dane
Wynik i status trafiają do PLC, HMI i SCADA przez Profinet, Profibus DP, Modbus TCP/RTU lub Ethernet/IP, a w prostych układach przez wyjście analogowe 4–20 mA. Dane ważeń można rejestrować i raportować.
Dobór według typu wagi
Jaką wagę ma obsłużyć elektronika?
Punktem wyjścia doboru nie jest producent, lecz typ wagi i tryb pracy. Wagi nieautomatyczne wymagają udziału operatora przy odczycie; wagi automatyczne (dozujące, kontrolne, przenośnikowe) ważą w cyklu bez operatora i to one stawiają elektronice najwyższe wymagania co do szybkości i algorytmów.
Wagi zbiornikowe i platformowe
Ważenie nieautomatyczne: pomiar zapasu w silosach i zbiornikach, wagi pomostowe i platformowe, pomiar poziomu przez masę. Również w wykonaniu z legalizacją.

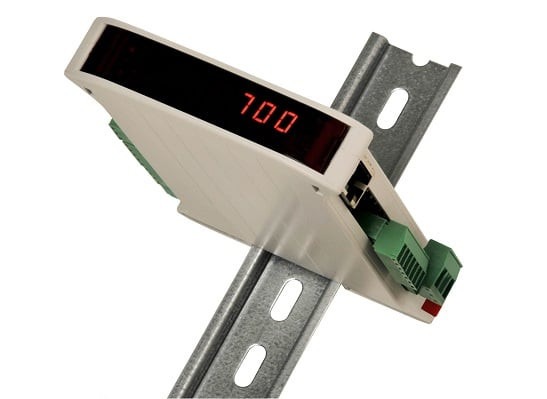

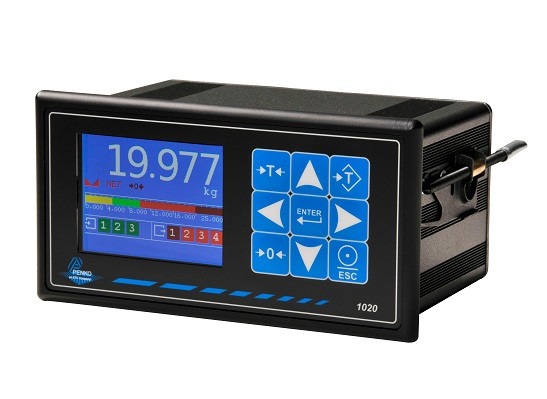

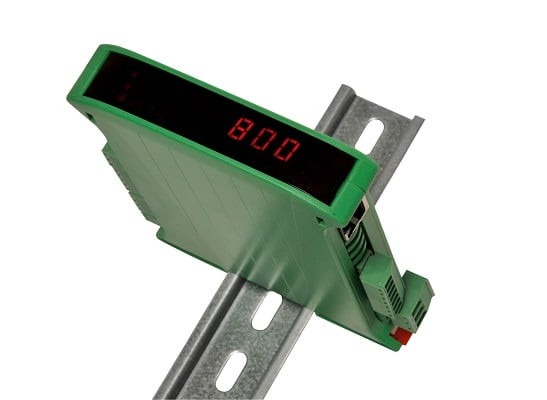

PENKO: 1020, SGM700, SGM800 · SIWAREX: WP231, WP321

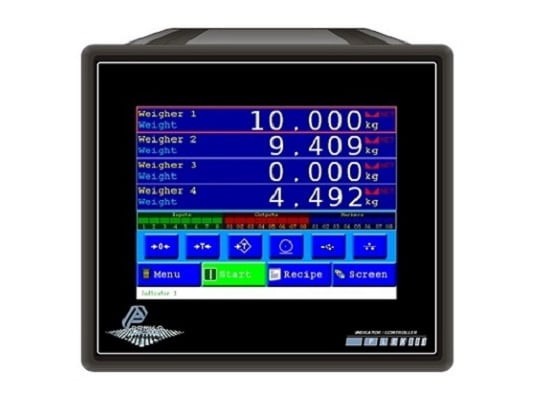

Dozowanie i napełnianie
Wagi automatyczne porcjujące: naważanie składników receptury, napełnianie worków, opakowań i big-bagów. Dozowanie zgrubne/dokładne i korekta inflight ograniczają przesypy.

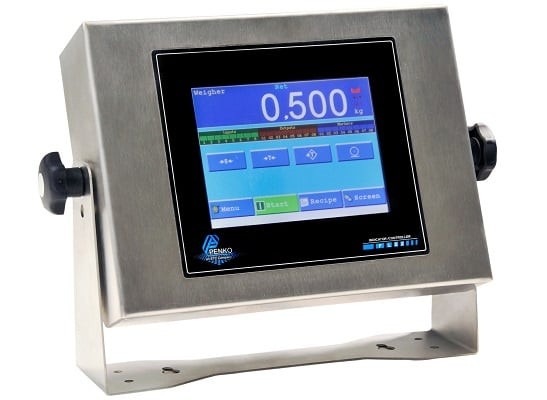

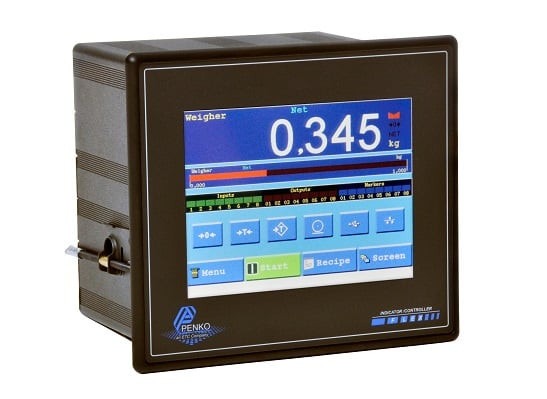

PENKO: Flex, Flex2100, 1020 Filler, SGM800 Filler · SIWAREX: WP251, WP351
Kontrola masy (checkweighing)
Statyczna i dynamiczna kontrola masy produktów, także w ruchu na przenośniku. Wąskie pasma tolerancji i kontrola paczkowania ze znakiem „e”.
PENKO: 1020 CHK, Flex, SGM800 · SIWAREX: WP351
Wagi przenośnikowe i przepływomierze
Ciągły pomiar strumienia materiału na taśmie: obciążenie taśmy, prędkość, wydajność i liczniki sum. Podstawa rozliczeń i bilansowania produkcji.
PENKO: 1020 Belt, SGM800 Belt · SIWAREX: WP241, WP341
Dozowanie ubytkowe (loss-in-weight)
Ciągłe dozowanie z pomiaru ubytku masy zbiornika w czasie. Automatyczne przełączanie na pracę objętościową w czasie uzupełniania zbiornika utrzymuje ciągłość strumienia.
PENKO: Flex LIW · SIWAREX: WP361
Pomiar siły
Dwukierunkowy pomiar naciągu i nacisku: liny, łańcuchy, prasy, zabezpieczenie maszyn przed przeciążeniem z reakcją w milisekundach.
PENKO: 1020 FMD, Flex Force
Oferta podstawowa

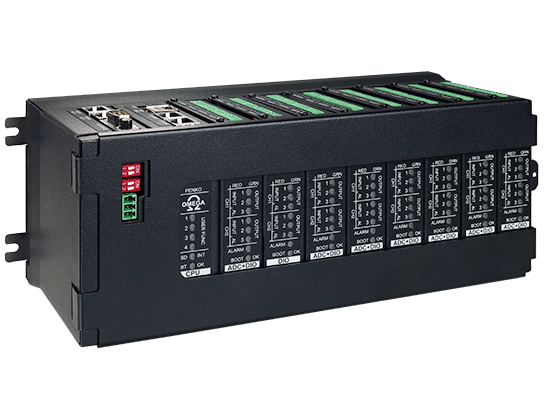

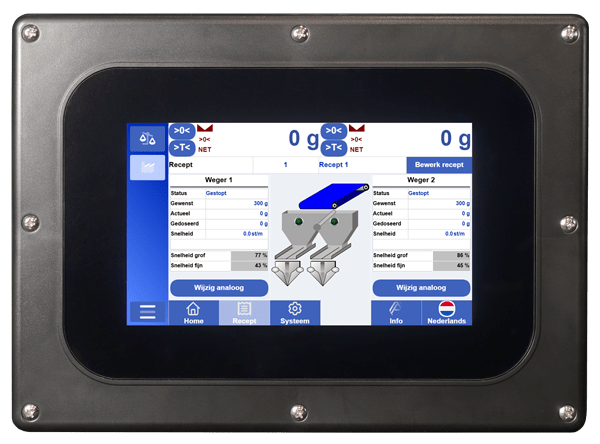

Elektronika wagowa PENKO oferowana i integrowana przez InterProcess
PENKO Engineering (grupa ETC) od dekad projektuje elektronikę pomiarową dla przemysłu przetwórczego. Wspólny mianownik całej rodziny: pomiar 1600 razy na sekundę, wysoka rozdzielczość wewnętrzna, do 8 czujników na kanał i certyfikaty OIML dla wag automatycznych i nieautomatycznych. Mamy dostęp do źródeł aplikacji wagowych PENKO, dzięki czemu możemy modyfikować algorytm naważania pod konkretny proces.
Oprogramowanie PENKO uzupełnia urządzenia: Data Reporter rejestruje dane ważeń do dalszej analizy, E-Marking nadzoruje paczkowanie ze znakiem „e”, a Cloud Solutions udostępnia dane produkcyjne zdalnie (MQTT).
Zapytaj o dobórWażenie w środowisku SIMATIC

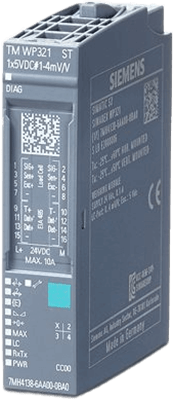

Moduły wagowe Siemens SIWAREX: rodziny WP2x1 i WP3x1
W projektach opartych o sterowniki SIMATIC implementujemy elektronikę wagową SIWAREX: moduły wpinane bezpośrednio w system S7 i konfigurowane w TIA Portal. Ważenie staje się częścią programu PLC: bez osobnego terminala, z pełną diagnostyką i jednolitym środowiskiem inżynierskim.
Moduły SIWAREX konfigurujemy w TIA Portal i SIWATOOL; kalibracja automatyczna pozwala uruchomić wagę bez wzorców masy i wymienić moduł bez ponownej adiustacji.
Porównanie platform
PENKO czy Siemens SIWAREX?
Obie platformy obsługują wagi automatyczne i nieautomatyczne, różnią się jednak architekturą i miejscem, w którym żyje aplikacja wagowa. Dobieramy platformę do procesu i do standardu automatyki w zakładzie, nie odwrotnie.
| Kryterium | PENKO | Siemens SIWAREX |
|---|---|---|
| Architektura | samodzielne mierniki i kontrolery; pracują też bez nadrzędnego PLC | moduł w systemie SIMATIC (S7-1200, ET 200SP); ważenie jako część programu PLC |
| Aplikacja wagi automatycznej | otwarta: mamy dostęp do kodu źródłowego i modyfikujemy algorytm naważania pod proces | moduł zamknięty, ale logikę procesu adaptujemy swobodnie w programie sterownika Siemens |
| Koszt rozwiązania | zwykle niższy koszt urządzeń i wdrożenia | wyższy; uzasadniony, gdy zakład standaryzuje automatykę na SIMATIC |
| Konfiguracja i serwis | Pi Mach II, panel urządzenia, serwer WWW | TIA Portal, SIWATOOL, serwer WWW modułu; diagnostyka w systemie SIMATIC |
| Legalizacja | OIML: wagi automatyczne i nieautomatyczne | wykonania legal-for-trade wybranych modułów (m.in. WP231, WP251, WP351) |
| Kiedy rekomendujemy | maszyny i linie, gdzie liczy się szybkość pomiaru i elastyczność algorytmu naważania | zakłady ze standardem Siemens: jedna platforma sprzętowa, diagnostyczna i serwisowa |
