Systemy big-bag: załadunek i rozładunek worków
Stacje do bezpyłowego napełniania i opróżniania worków big-bag (FIBC). Każdą stację projektujemy od podstaw, pod Twój materiał, halę i sposób podawania, a potem integrujemy z transportem pneumatycznym, dozowaniem i ważeniem.
do 2000 kgmasa obsługiwanych worków
BSA · BSBstacje załadunku i rozładunku
AISI 304 / 316Lwarianty ze stali nierdzewnej
ATEX · HACCP · GMPzgodność stacji z normami
Od czego zacząć
Napełniasz czy opróżniasz?
To pierwsze pytanie przy doborze stacji big-bag. Czy worek jest opakowaniem Twojego produktu na końcu linii, czy źródłem surowca dla procesu. Reszta doboru (głowica, waga, systemy wspomagania przepływu) wynika już z tej odpowiedzi.
Koniec linii · pakowanie
Załadunek worków: stacje BSA

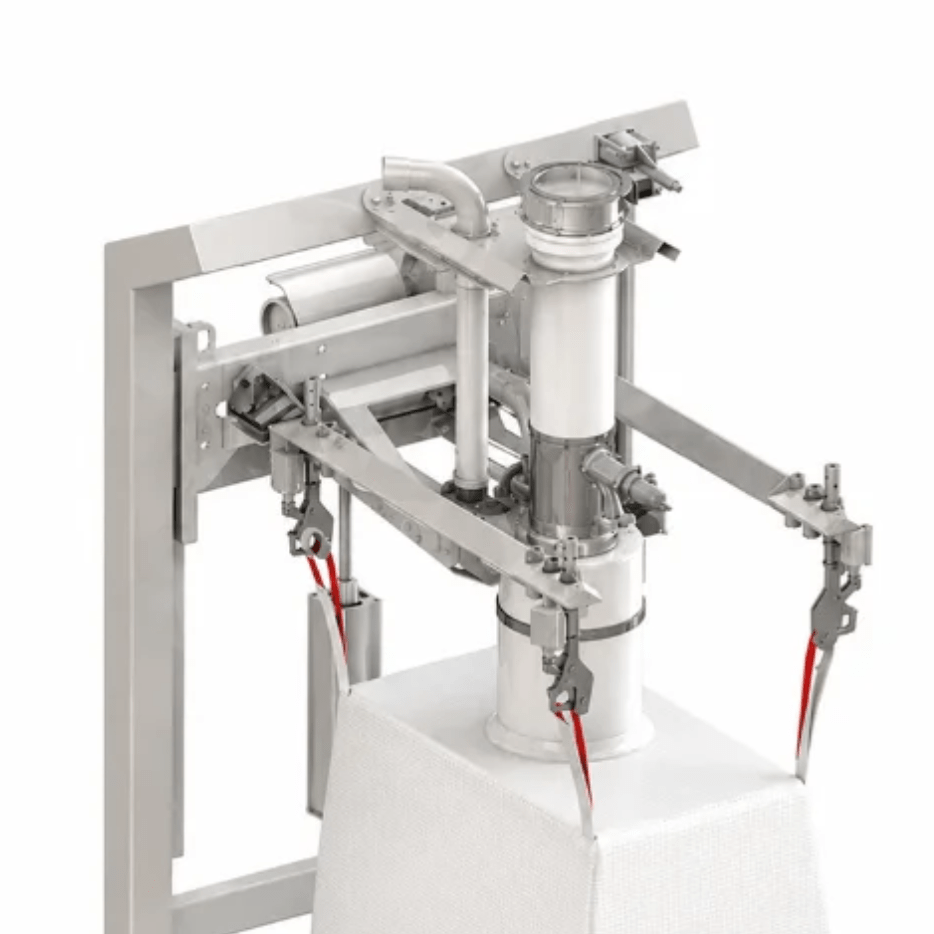

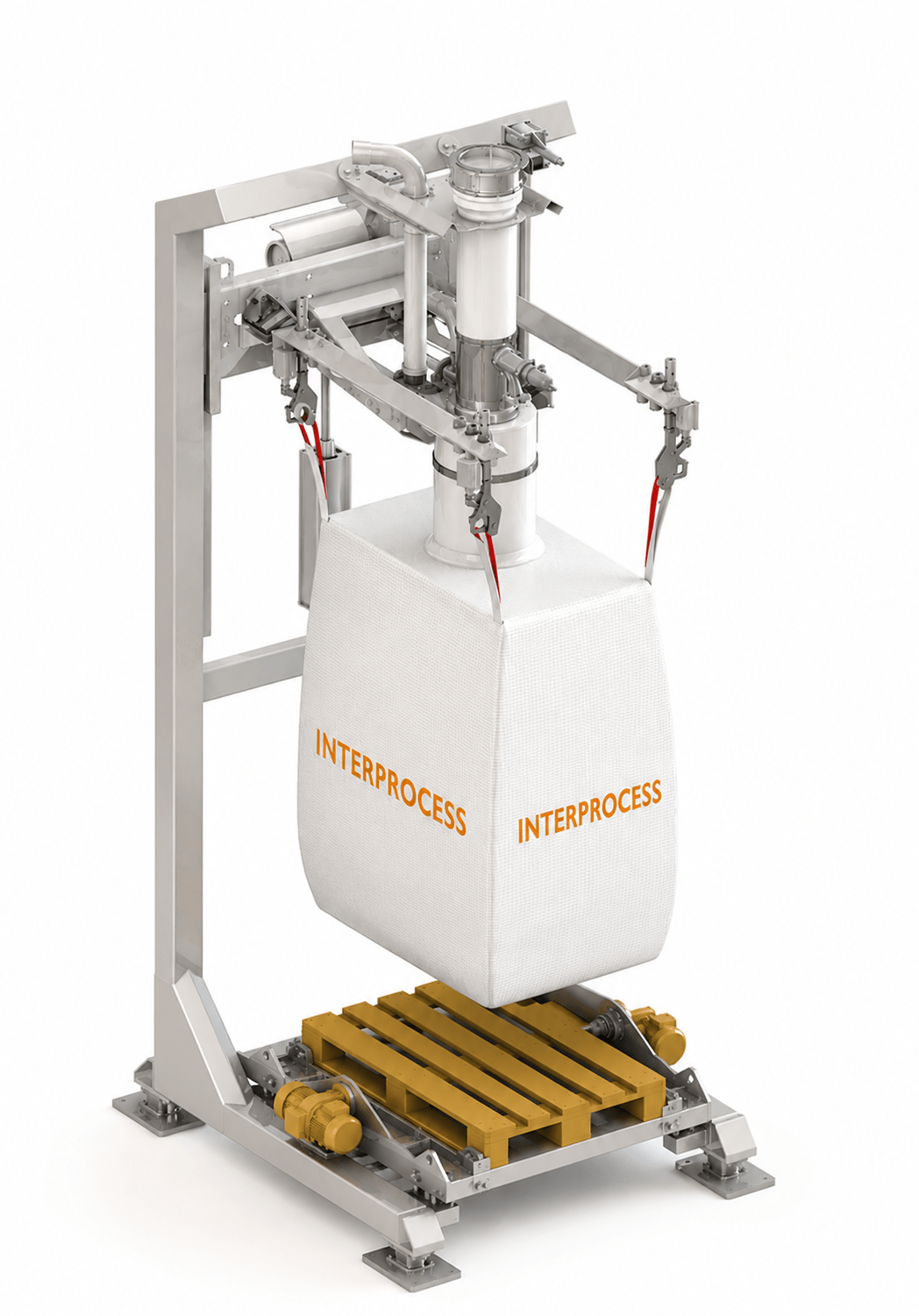

Stacja napełnia worek przez głowicę z nadmuchiwaną uszczelką, która szczelnie mocuje gardziel, bez pylenia i strat materiału. Zintegrowana waga kontroluje poziom napełnienia i automatycznie odcina przepływ. Materiał podajemy grawitacyjnie, dozownikiem, przenośnikiem ślimakowym albo transportem pneumatycznym.
Kontrola napełnieniaZintegrowana waga
SzczelnośćGłowica z nadmuchiwaną uszczelką
Wybierz, jeśli
+pakujesz produkt sypki na końcu linii produkcyjnej
+potrzebujesz powtarzalnej, zważonej masy każdego worka
+materiał pyli i wymaga szczelnego dokowania
+worki mają być stabilne do składowania i transportu
Początek procesu · surowiec
Rozładunek worków: stacje BSB

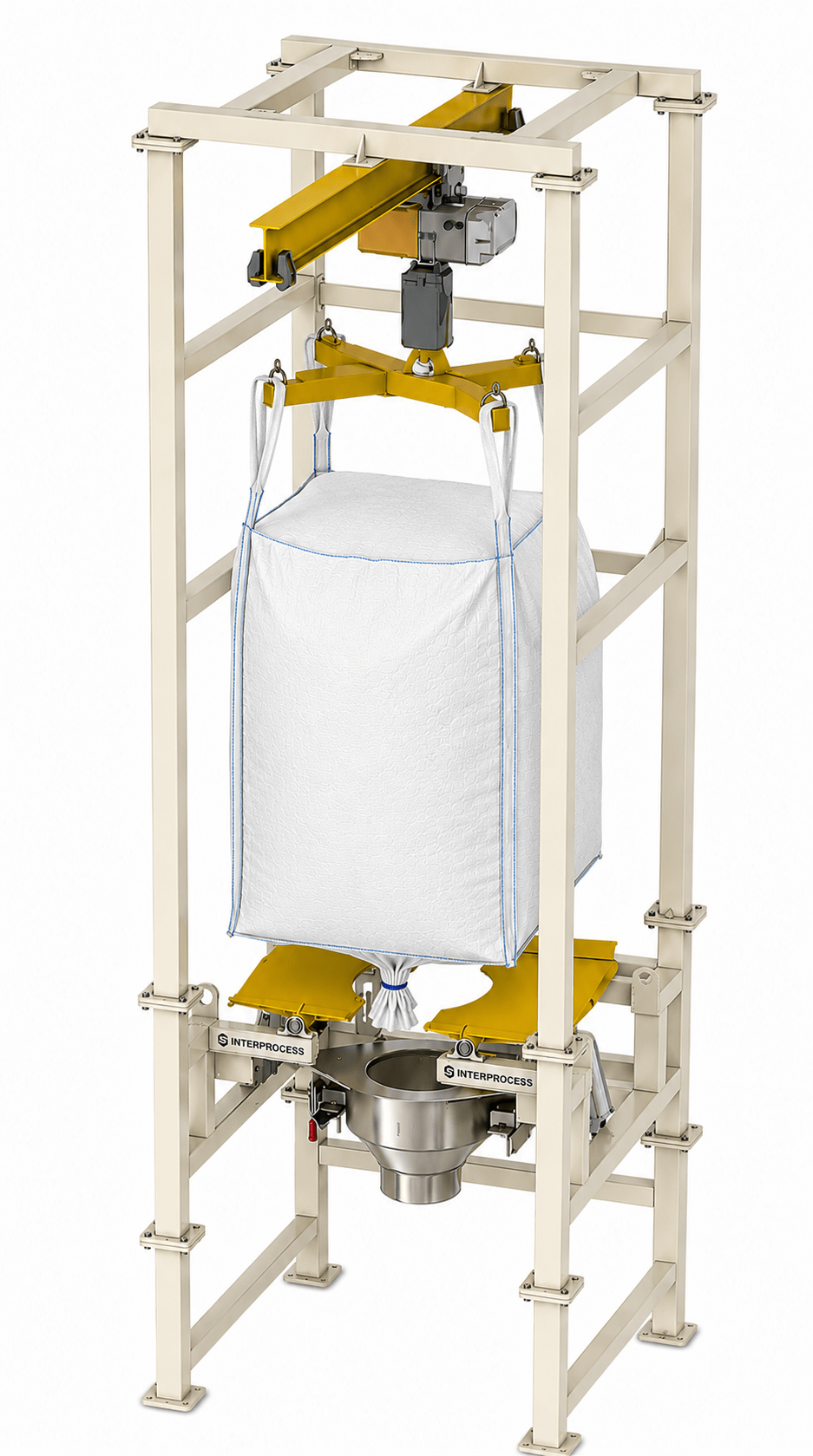

Stacja opróżnia worek w sposób kontrolowany i bezpyłowy. Jednostka dokująca mocuje gardziel worka, a masażery lub wibratory wspomagają przepływ materiałów zbrylonych i trudno płynących. Worek podaje wózek widłowy albo wciągnik łańcuchowy na suwnicy stacji.
Wspomaganie przepływuMasażery i wibratory
Dalszy transportDozownik · ślimak · pneumatyka
Wybierz, jeśli
+surowiec kupujesz i dostajesz w workach big-bag
+materiał ma płynąć do procesu bez pylenia i strat
+surowiec zbryla się lub trudno płynie
+rozładunek ma zasilać dozownik lub transport pneumatyczny
Kontekst
Czym są worki big-bag (FIBC)?
Big-bag, formalnie FIBC (Flexible Intermediate Bulk Container), to elastyczny pojemnik z tkaniny polipropylenowej o nośności do 2000 kg. Występuje w wariantach z lejem zasypowym i wysypowym, z zamkniętą lub otwartą górą worka, a także z wkładką foliową chroniącą przed wilgocią.
Sam worek to jednak dopiero połowa rozwiązania. O tym, czy proces jest czysty, szybki i bezpieczny, decyduje stacja: jej głowica dokująca, systemy wspomagania przepływu i integracja z resztą instalacji. Dlatego każdą stację projektujemy od podstaw, a elementy kontaktujące się z materiałem wykonujemy zawsze ze stali nierdzewnej. Stacje integrujemy z transportem pneumatycznym, dozownikami oraz rozdrabnianiem i przesiewaniem.
Co analizujemy przy doborze stacji
Właściwości materiału i pylenie
Masa i wymiary worków
Wysokość i układ hali
Sposób podawania worka
Strefy zagrożenia wybuchem (ATEX)
Wymagania higieniczne (HACCP, GMP)
Nasza oferta
Dwie rodziny stacji big-bag
Każdą stację projektujemy i produkujemy w naszym zakładzie. Rama ze stali węglowej malowanej proszkowo lub ze stali nierdzewnej AISI 304/316L; elementy kontaktujące się z materiałem zawsze ze stali nierdzewnej.
Stacje BSA
Załadunek worków big-bag
Bezpyłowe napełnianie z ważeniem, głowicą dokującą i automatycznym odcinaniem przepływu. Opcjonalnie kompaktor wibracyjny, preformowanie i naciąg worków.
Worki do 2000 kgZobacz →
Stacje BSB
Rozładunek worków big-bag
Bezpyłowe opróżnianie z jednostką dokującą, systemem masującym i odpylaniem. Integracja z dozownikiem, przenośnikiem ślimakowym lub transportem pneumatycznym.
Wózek widłowy lub wciągnikZobacz →
Wyposażenie stacji załadunku BSA
- Rama nośna z regulacją wysokości
- dopasowanie do różnych wymiarów worków i palet
- Głowica napełniająca z uszczelnieniem
- nadmuchiwana uszczelka szczelnie mocuje gardziel worka
- Zintegrowana waga
- kontrola napełnienia i automatyczne odcinanie przepływu
- Kompaktor wibracyjny
- zagęszczanie materiału i stabilny worek do transportu
- Preformowanie i naciąg worka
- nadmuch przed napełnieniem, równomierny kształt worka
Wyposażenie stacji rozładunku BSB
- Rama nośna z podnoszeniem worka
- wózek widłowy albo wciągnik łańcuchowy na suwnicy

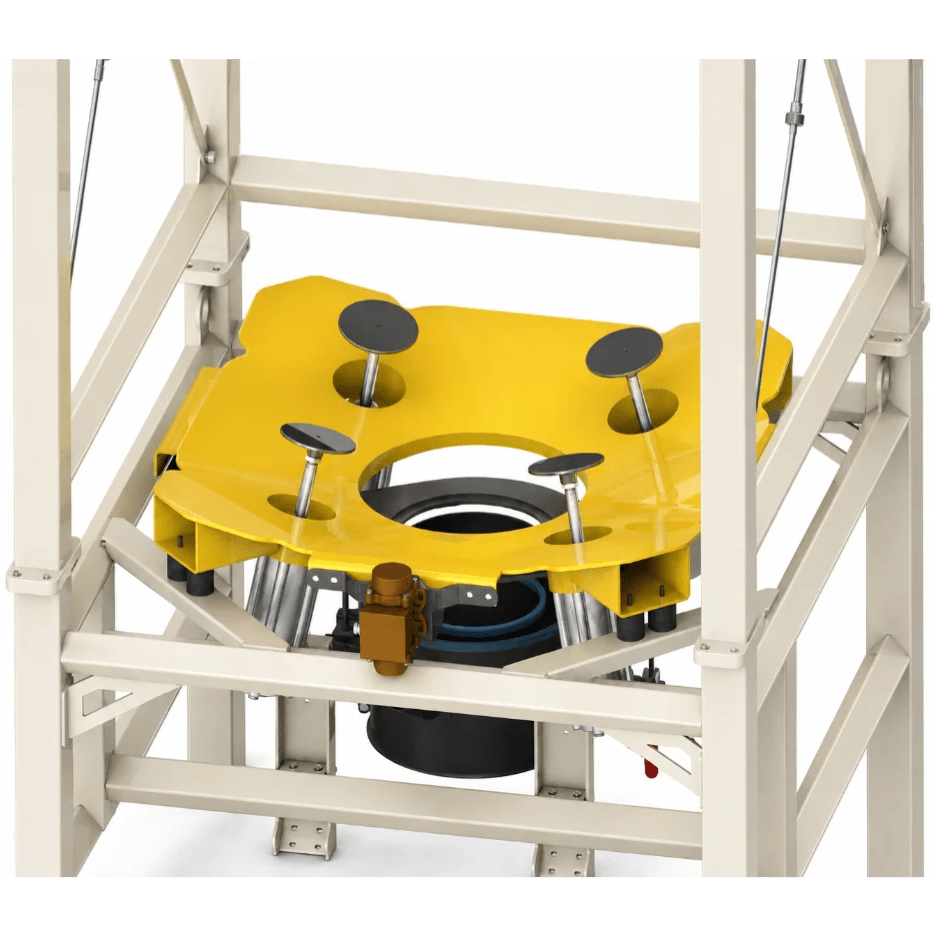

- Jednostka dokująca
- szczelne mocowanie gardzieli, bez pylenia i kontaktu z otoczeniem

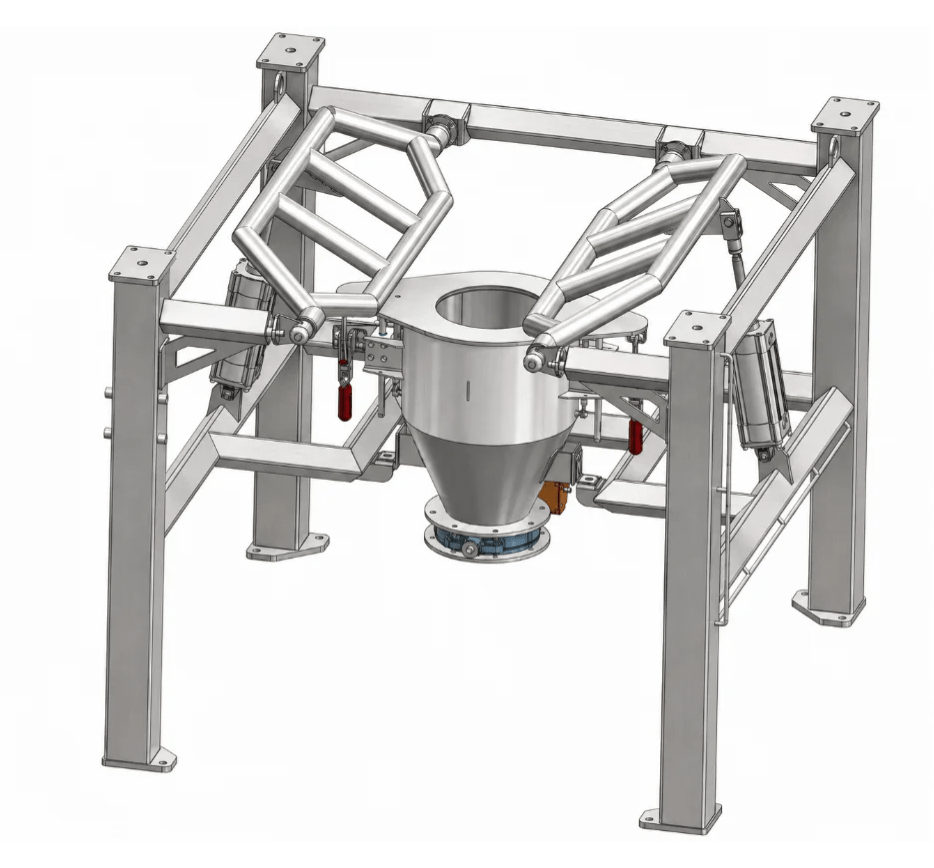

- System masujący
- masażery i wibratory wspomagają przepływ trudnych materiałów
- System odpylania
- czyste stanowisko przy podłączaniu i wymianie worków
- Przyłącze procesowe
- dozownik, przenośnik ślimakowy lub transport pneumatyczny
Szybki dobór
Jak wygląda Twój proces?
Wskaż sytuację najbliższą Twojemu procesowi. Podpowiemy konfigurację stacji, od której zwykle zaczynamy dobór.
Rekomendacja
Stacja załadunku BSA
Waga · głowica z nadmuchiwaną uszczelką
Przejdź do stacji załadunku BSA
Głowica napełniająca szczelnie mocuje gardziel worka, więc nawet pylące proszki nie wydostają się na zewnątrz. Zintegrowana waga odcina przepływ po osiągnięciu zadanej masy, a opcjonalny kompaktor wibracyjny zagęszcza materiał, dzięki czemu worek jest stabilny do składowania i transportu.
Kluczowe wyposażenieWaga i automatyczne odcinanie
Podawanie workaRama z regulacją wysokości
IntegracjaZasyp: grawitacja, dozownik, pneumatyka
WykonanieStal węglowa lub AISI 304/316L
Granulaty i dobrze płynące proszki wypływają z worka grawitacyjnie. Jednostka dokująca mocuje gardziel i zabezpiecza przed pyleniem, a przyłącze kieruje materiał wprost do dozownika, przenośnika ślimakowego lub transportu pneumatycznego.
Kluczowe wyposażenieJednostka dokująca gardzieli
Podawanie workaWózek widłowy lub wciągnik
IntegracjaDozownik · ślimak · pneumatyka
WykonanieStal węglowa lub AISI 304/316L
Rekomendacja
Stacja rozładunku BSB z systemem masującym
Masażery · wibratory · odpylanie
Przejdź do stacji rozładunku BSB
Materiały higroskopijne i zbrylające się zawieszają się w worku, tworząc sklepienia nad wylotem. Masażery ugniatają boki worka, a wibratory wspomagają przepływ. Surowiec płynie ciągle, bez ręcznego poganiania i rozcinania worków. System odpylania utrzymuje czyste stanowisko.
Kluczowe wyposażenieMasażery i wibratory
Podawanie workaWciągnik łańcuchowy na suwnicy
IntegracjaRozbrylanie, dozowanie, transport
WykonanieDobór pod materiał, także AISI 316L
Podpowiedź orientacyjna. Ostateczną konfigurację potwierdzamy po analizie materiału, hali i sposobu podawania worków.
Wykonanie specjalne · ATEX
Strefy zagrożone wybuchem
Każdą stację, zarówno załadunku BSA, jak i rozładunku BSB, wykonujemy w wersji do stref pyłowych i gazowych: szczelne dokowanie, uziemienia oraz napędy i elementy elektryczne dobrane do klasyfikacji strefy.
Zapytaj o wykonanie ATEX →Wykonanie specjalne · higieniczne
Branża spożywcza i farmaceutyczna
Obie rodziny stacji dostępne są w wykonaniu ze stali nierdzewnej AISI 304/316L, z konstrukcją pod szybki demontaż do mycia, zgodnie z wymaganiami HACCP i GMP.
Zobacz też linie napełniania opakowań →Branże
Gdzie pracują nasze stacje
Spożywczy i farmaceutyczny
Napełnianie i opróżnianie worków z mąką, cukrem, proszkami mlecznymi, skrobią i dodatkami. Warianty ze stali nierdzewnej zgodne z HACCP i GMP, z szybkim demontażem do czyszczenia.
Chemiczny i tworzyw sztucznych
Pigmenty, nawozy, detergenty i granulaty tworzyw, również materiały pylące i tworzące atmosferę wybuchową. Dostępne warianty do stref ATEX z pełnym uziemieniem.
Budowlany i mineralny
Cement, wapno, gips, kruszywa i sole: materiały ciężkie, ścierne i zbrylające się. Wzmocnione ramy, systemy masujące i integracja z rozbrylaniem oraz transportem.
FAQ
Najczęściej zadawane pytania
Czym różni się stacja załadunku BSA od stacji rozładunku BSB?+
Stacja załadunku BSA napełnia puste worki produktem; jej sercem jest głowica napełniająca z uszczelnieniem i zintegrowana waga, która odcina przepływ po osiągnięciu zadanej masy. Stacja rozładunku BSB opróżnia pełne worki z surowca; kluczowe są jednostka dokująca gardzieli, systemy masujące wspomagające przepływ i przyłącze do dalszego transportu lub dozowania.
Jak rozładować big-bag z materiałem, który się zbryla?+
Stację rozładunku wyposażamy w masażery ugniatające boki worka i wibratory wspomagające przepływ. Przy silnie zbrylonych materiałach za stacją można zabudować rozbrylacz. Konfigurację dobieramy do konkretnego materiału, dlatego przy zapytaniu prosimy o jego krótki opis.
Czy stacja może ważyć worek podczas napełniania?+
Tak. Zintegrowany system ważący kontroluje masę worka w czasie rzeczywistym i automatycznie odcina przepływ materiału po osiągnięciu zadanej wartości. Eliminuje to przepełnienia i zapewnia powtarzalną masę każdego worka, również do celów rozliczeniowych.
Czy stacje big-bag mogą pracować w strefach ATEX?+
Tak. Projektujemy stacje do stref zagrożonych wybuchem pyłowym i gazowym. Zakres wykonania (dobór napędów, uziemień, elementów elektrycznych i szczelności dokowania) ustalamy na podstawie klasyfikacji strefy i właściwości materiału.
Jak podawany jest worek na stację rozładunku?+
Na dwa sposoby: wózkiem widłowym na trawersie odkładanej na ramę stacji albo wciągnikiem łańcuchowym poruszającym się po suwnicy stacji. Wybór zależy od dostępnego sprzętu, wysokości hali i częstotliwości wymiany worków; oba warianty omawiamy na etapie doboru.
Czy stację można zintegrować z istniejącą instalacją?+
Tak. Stacje standardowo łączymy z transportem pneumatycznym, przenośnikami ślimakowymi, dozownikami i układami ważenia. Sterowanie stacji może być spięte z systemem nadrzędnym zakładu, łącznie z raportowaniem zużycia surowca.
Potrzebujesz stacji big-bag?
Opisz materiał, wielkość worków i dostępną przestrzeń, a nasi inżynierowie zaprojektują stację dopasowaną do Twojego procesu i przygotują wycenę.
Projektowanie na miarę: każda stacja projektowana od podstaw pod potrzeby klienta
Bezpyłowa obsługa: pyłoszczelne połączenia dokujące i systemy odsysania
Integracja z procesem: transport pneumatyczny, dozowanie, ważenie
Doświadczenie w wielu branżach: spożywcza, chemiczna, farmaceutyczna, budowlana
Bezpieczeństwo i higiena: zgodność z ATEX, HACCP, GMP
Wsparcie techniczne i serwis: szybka reakcja, również w trybie 24/7
