Czym jest ważenie zbiornikowe
Bezpośredni pomiar masy zamiast szacowania poziomu
Wagi zbiornikowe — nazywane również wagami silosowymi, zestawami wagowymi pod zbiorniki lub systemami ważenia zbiornikowego — mierzą masę wprost, a nie poziom przeliczany na objętość. W odróżnieniu od sond pojemnościowych, radarowych czy ultradźwiękowych metoda grawimetryczna nie wymaga znajomości gęstości, stałej dielektrycznej ani prędkości dźwięku w medium i nie jest zakłócana przez pylenie, pienienie, mostkowanie czy zbrylanie.
W InterProcess projektujemy wagi zbiornikowe indywidualnie — zarówno dla nowo powstających, jak i istniejących zbiorników. Czujniki tensometryczne montowane są bezpośrednio w podporach zbiornika, z odpowiednimi elementami przeniesienia obciążenia, odbojami, odciągami oraz terminalem wagowym. Przy modernizacji istniejących instalacji możliwe jest zastosowanie czujników odkształceń nakładanych na podpory — pomiar masy bez ingerencji w konstrukcję zbiornika.
Zasada działania
Od czujnika w podporze do odczytu masy

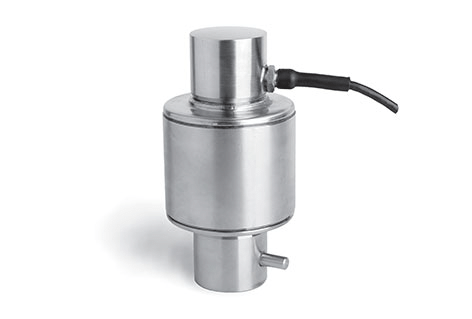

Typowa waga silosowa składa się z czujników tensometrycznych zamontowanych w podporach zbiornika, zestawów montażowych (modułów wagowych) zapewniających prawidłowe przeniesienie obciążenia, sumatora sygnałów oraz terminala wagowego (integratora). Czujniki — najczęściej pracujące na ścinanie lub ściskanie — generują sygnał elektryczny proporcjonalny do obciążenia.
Sygnały ze wszystkich czujników są sumowane, a następnie przetwarzane przez terminal wagowy na odczyt masy w kilogramach lub tonach — dostępny również w systemie nadrzędnym zakładu.
Schemat systemu ważenia zbiornikowego — sygnały z czujników w podporach sumowane są w skrzynce przyłączeniowej i przetwarzane przez terminal wagowy na odczyt masy.
Co decyduje o dokładności
Kluczowym aspektem prawidłowego działania wagi zbiornikowej jest eliminacja sił bocznych — mogą one wynikać z nieelastycznych połączeń zbiornika z rurociągami, kanałami wentylacyjnymi lub innymi elementami instalacji. Odpowiednie moduły montażowe z elementami przeniesienia obciążenia, odbojami i odciągami kompensują te siły.
- Kompensacja sił bocznychelastyczne kompensatory na przyłączach, odboje i odciągi w modułach
- Klasa czujnikówdobór nośności i klasy dokładności do konkretnej aplikacji
- Kalibracjajakość kalibracji systemu po montażu i w trakcie eksploatacji
- Konstrukcja nośnastabilność podpór i prawidłowe przeniesienie obciążenia na czujniki
Komponenty systemu
Z czego składa się zestaw wagowy pod zbiornik

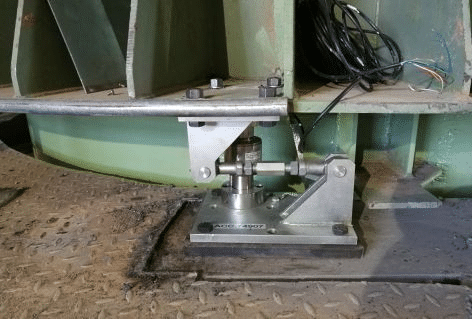

Każdy zestaw wagowy projektowany jest indywidualnie — pod kształt stóp zbiornika, warunki środowiskowe i wymaganą dokładność.
Modernizacja bez ingerencji w konstrukcję — czujniki odkształceń
Zestawy wagowe projektujemy zarówno pod nowo budowane, jak i istniejące zbiorniki. Płyty montażowe dopasowujemy do kształtu stóp zbiornika, dzięki czemu montaż nie wymaga przebudowy konstrukcji.
W przypadku zbiorników, w których modyfikacja podpór jest niemożliwa, stosujemy czujniki odkształceń nakładane na podpory (ang. bolt-on strain sensors, spotykane też jako ekstensometry). Przykręcane są do nogi lub belki nośnej i mierzą odkształcenie konstrukcji wywołane zmianą masy — bez żadnych zmian konstrukcyjnych i bez opróżniania zbiornika na czas montażu i kalibracji. Dokładność jest niższa niż przy pełnym zestawie wagowym (klasa kontroli zapasów, nie rozliczeniowa) i zależy od poziomu naprężeń w podporze oraz wpływu temperatury i wiatru — dlatego przy wyższych wymaganiach stosujemy dwa czujniki na podporę z kompensacją termiczną.
Zapytaj o modernizację zbiornika

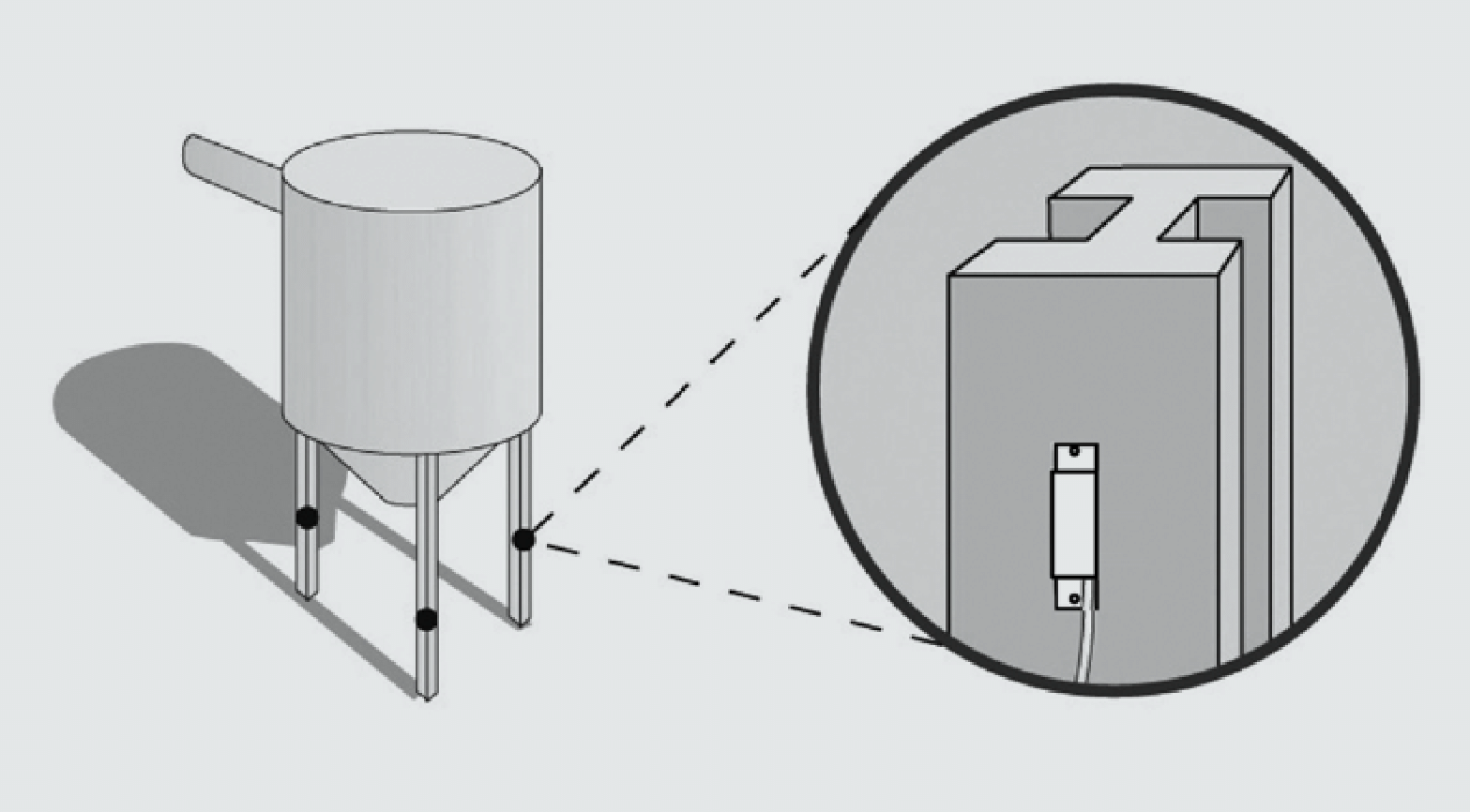

Czujniki odkształceń montowane są na profilach nośnych zbiornika — po jednym lub dwóch na podporę, bez ingerencji w konstrukcję.
Ważenie vs pomiar poziomu
Którą metodę pomiaru wybrać?
Sondy poziomu (radarowe, ultradźwiękowe, pojemnościowe) mierzą wysokość materiału i przeliczają ją na objętość — wynik zależy od gęstości nasypowej, geometrii zbiornika i zachowania medium. Waga zbiornikowa mierzy masę bezpośrednio, czyli wielkość, która naprawdę liczy się w procesach produkcyjnych i rozliczeniowych.
| Parametr | Waga zbiornikowa grawimetryczna | Pomiar poziomu radar · ultradźwięki · sondy |
|---|---|---|
| Mierzona wielkość | Masa — bezpośrednio, w kg lub tonach | Poziom → przeliczany na objętość i masę |
| Zależność od właściwości medium | ✓ Brak — proszek, granulat, płyn lub gaz | ✗ Wymaga gęstości, stałej dielektrycznej lub prędkości dźwięku |
| Pylenie, pienienie, mostkowanie | ✓ Bez wpływu na pomiar | ✗ Zakłócają odczyt sondy |
| Stożki nasypowe i zbrylanie | ✓ Bez wpływu — masa to masa | ✗ Fałszują odczyt poziomu |
| Ingerencja w zbiornik | Montaż w podporach — bez otworów w płaszczu; opcja czujników odkształceń | Króciec montażowy w dachu lub ścianie zbiornika |
| Dozowanie i bilansowanie | ✓ Odważanie porcji, rejestracja przyjęć i wydań | ✗ Tylko orientacyjny stan zapełnienia |
| Koszt inwestycji | Wyższy — czujniki, moduły i terminal | Niższy — pojedyncza sonda |
| Kiedy wybrać? | Bilansowanie, dozowanie, receptury, rozliczenia, materiały trudne | Orientacyjna kontrola poziomu jednorodnych, „łatwych” mediów |
Funkcje i tryby pracy
Od kontroli zapasów po automatyczne dozowanie
Zakres funkcji zależy od zastosowanego sterownika i konfiguracji systemu — od prostego odczytu masy po pełną automatykę dozowania.
Ciągły pomiar masy
Stały odczyt aktualnego stanu zapełnienia zbiornika — podstawa kontroli zapasów surowców.
- —wyświetlanie masy na terminalu i w systemie nadrzędnym
- —alarmy stanów minimalnych i maksymalnych
- —automatyczne generowanie zamówień przy minimalnym zapasie
Bilansowanie przyjęć i wydań
Przyjmowanie i wydawanie materiału z jednoczesną rejestracją ilości — pełna kontrola przepływu surowca przez zbiornik.
- —rejestracja ilości przyjętego i wydanego materiału
- —archiwizacja danych o zmianach masy
- —raporty produkcyjne i rozliczeniowe
Odważanie i dozowanie batchowe
Automatyczne odważanie i dozowanie zadanych porcji materiału — zbiornik staje się elementem układu dozującego.
- —odmierzanie zadanych porcji w trybie batchowym
- —sterowanie zaworami, podajnikami, zasuwami i pompami z terminala
- —obsługa receptur wieloskładnikowych
Integracja z automatyką
Waga jako część automatyki procesowej zakładu
Dzięki komunikacji z nadrzędnymi systemami sterowania (PLC, SCADA) waga silosowa staje się integralną częścią automatyki procesowej — umożliwia archiwizację danych o zmianach masy, generowanie raportów produkcyjnych i zdalny monitoring stanu zbiorników. Nowoczesne terminale wagowe sterują urządzeniami wykonawczymi — zaworami, podajnikami, zasuwami i pompami — bezpośrednio, bez pośrednictwa dodatkowego sterownika.
Modbus RTU / TCP
Profibus
EtherNet/IP
wyjścia analogowe i przekaźnikowe
Jeśli Twoja aplikacja wymaga precyzyjnego dozowania z aktywną regulacją przepływu, zobacz nasze dozowniki grawimetryczne śrubowe oraz dozowniki taśmowe.
Dobór systemu
Dla jakich zbiorników projektujemy wagi?
Praktycznie dla każdego typu naczynia przemysłowego. Rodzaj zbiornika determinuje dobór czujników tensometrycznych, zestawów montażowych oraz sposobu kompensacji sił bocznych.
| Typ zbiornika | Typowe medium | Kluczowe w doborze |
|---|---|---|
| Zbiorniki magazynowe i silosy | materiały sypkie, granulaty, proszki — od kilkuset kilogramów do ponad 100 ton | nośność czujników, odciągi i odboje przy silosach zewnętrznych (wiatr) |
| Zbiorniki procesowe i mieszalniki | składniki recepturowe, mieszanki | kompensacja sił dynamicznych od mieszadeł i wibratorów |
| Reaktory chemiczne | reagenty, media agresywne | elastyczne połączenia przyłączy rurociągowych i wymienników |
| Zbiorniki na płyny | mleko, ciecze chemiczne, paliwa | materiały odporne na korozję, wykonanie higieniczne |
| Leje zasypowe i dozowniki | element systemów dozowania grawimetrycznego | wysoka rozdzielczość i dynamika pomiaru — np. w dozownikach loss-in-weight |
Branże i zastosowania
Zastosowania wag zbiornikowych w przemyśle
🍞 Przemysł spożywczy i paszowy
Kontrola zapasów surowców w silosach — mąka, ziarno, cukier, pasze — oraz dozowanie składników recepturowych w mieszalnikach.
⚗️ Przemysł chemiczny i farmaceutyczny
Precyzyjne bilansowanie reagentów, monitorowanie poziomu w reaktorach oraz kontrola jakości procesu produkcyjnego.
🏗️ Przemysł budowlany i cementowy
Zestawy wagowe pod silosy do kontroli stanów magazynowych cementu, wapna i kruszyw.
📦 Logistyka i magazynowanie
Automatyczny monitoring zapasów i generowanie zamówień przy osiągnięciu minimalnego poziomu materiału.
FAQ
Najczęściej zadawane pytania
Dlaczego InterProcess
Dlaczego warto wybrać nasze rozwiązania?
Indywidualny projekt
Każdą wagę silosową projektujemy pod konkretny zbiornik klienta.
Kompleksowa realizacja
Od doboru czujników po montaż, kalibrację i serwis.
Sprawdzone komponenty
Czujniki tensometryczne renomowanych producentów.
Doświadczenie w wielu branżach
Spożywcza, chemiczna, farmaceutyczna, budowlana.
Bezpieczeństwo i higiena
Systemy zgodne z normami ATEX, HACCP, GMP.
Wsparcie techniczne i serwis
Z szybką reakcją, również w trybie 24/7.
