Bezpyłowe opróżnianie worków

Stacje opróżniania worków STB

Bezpyłowe opróżnianie worków z materiałów sypkich

Stacje rozworkowywania STB zapewniają bezpyłowe, ergonomiczne i ręczne opróżnianie worków o pojemności do 50 litrów. Operator rozcina worek na blacie roboczym, a zintegrowany system odpylania natychmiast wychwytuje unoszący się pył.

do 50 l pojemność worków 8–12 m² powierzchni filtracji AISI 304 / 316L stal nierdzewna lub kwasoodporna ATEX · FDA · GMP zgodność wykonań

Sposób użycia

Bezpyłowy proces w trzech krokach

Cały cykl — od otwarcia klapy po oczyszczenie filtrów — przebiega automatycznie. Operator zajmuje się wyłącznie workiem, a stacja sama pilnuje odpylania i regeneracji filtrów.

1

Otwarcie klapy

Operator otwiera klapę dostępową wspomaganą sprężynami gazowymi. Czujnik położenia automatycznie uruchamia wentylator wyciągowy — stanowisko jest odpylane od pierwszej sekundy.

2

Wysypanie materiału

Worek umieszczany jest na blacie, rozcinany i opróżniany przez kratę zasypową, która zatrzymuje ciała obce. Unoszący się pył jest natychmiast wciągany do filtrów patronowych.

3

Automatyczne czyszczenie

Po zamknięciu klapy filtry są sekwencyjnie oczyszczane dyszami ze sprężonym powietrzem 6 bar — wyłącznie przy wyłączonym wentylatorze, aby nie stwarzać dodatkowego pylenia.

Modele STB

Stacje opróżniania worków STB-V1 i STB-V2

Oba modele wykonujemy ze stali nierdzewnej AISI 304 lub kwasoodpornej AISI 316L, z automatycznym czyszczeniem filtrów w standardzie. Stacje łatwo integrują się z dozownikami, transportem pneumatycznym, stacjami big-bag oraz systemami sterowania.

Stacja opróżniania worków STB-V1 ze stali nierdzewnej

Pełnowymiarowa

STB-V1

Stacja do intensywnej pracy z workami do 50 l. Klapa z czujnikiem położenia automatycznie uruchamia wentylator i sekwencyjne czyszczenie filtrów. Dostępna w wersji hermetycznej z glove-boxem.

  • Wentylator1,1 kW (3×400 VAC)
  • Filtry patronowe8–12 m², czyszczenie automatyczne
  • Wersja specjalnahermetyczna z glove-boxem (containment)
  • Zastosowaniewiększe wydajności, hermetyczne procesy farmaceutyczne
Karta katalogowa STB-V1 (PDF)
Kompaktowa stacja opróżniania worków STB-V2 z zamkniętą klapą

Kompaktowa

STB-V2

Stacja do mniejszych worków i linii o ograniczonej przestrzeni, z identycznym systemem automatycznego czyszczenia filtrów jak STB-V1. Opcjonalnie z przesiewaczem wibracyjnym pod wyjściem.

  • Wentylator0,75 kW (3×400 VAC)
  • Filtry patronowe8 m², czyszczenie automatyczne
  • Opcjazintegrowany przesiewacz wibracyjny
  • Zastosowaniemniejsze worki, kompaktowa zabudowa, linie pilotażowe
Karta katalogowa STB-V2 (PDF)
Parametr STB-V1 pełnowymiarowa STB-V2 kompaktowa
Wentylator wyciągowy1,1 kW (3×400 VAC)0,75 kW (3×400 VAC)
Powierzchnia filtrów8–12 m²8 m²
Czyszczenie filtrówautomatyczne, sprężone powietrze 6 barautomatyczne, sprężone powietrze 6 bar
Materiał obudowyAISI 304 / 316LAISI 304 / 316L
Wersja hermetyczna (glove-box)dostępna — dla substancji HPAPI i materiałów toksycznych—
Przesiewacz wibracyjny—opcjonalny — kontrola granulacji po wysypaniu
Wykonanie ATEXopcjonalne (strefa 21/22)opcjonalne (strefa 21/22)
Typowe zastosowanieworki do 50 l, większe wydajności, procesy hermetycznemniejsze worki, kompaktowa zabudowa, linie pilotażowe

Zobacz w pracy

Stacja STB podczas ręcznego opróżniania worka

Krótki film pokazuje pełny cykl pracy: otwarcie klapy z automatycznym startem wentylatora, wysypanie materiału przez kratę zasypową i bezpyłowe zamknięcie stanowiska.

Umów prezentację urządzenia

Wykonania specjalne

Hermetyzacja procesu i kontrola granulacji

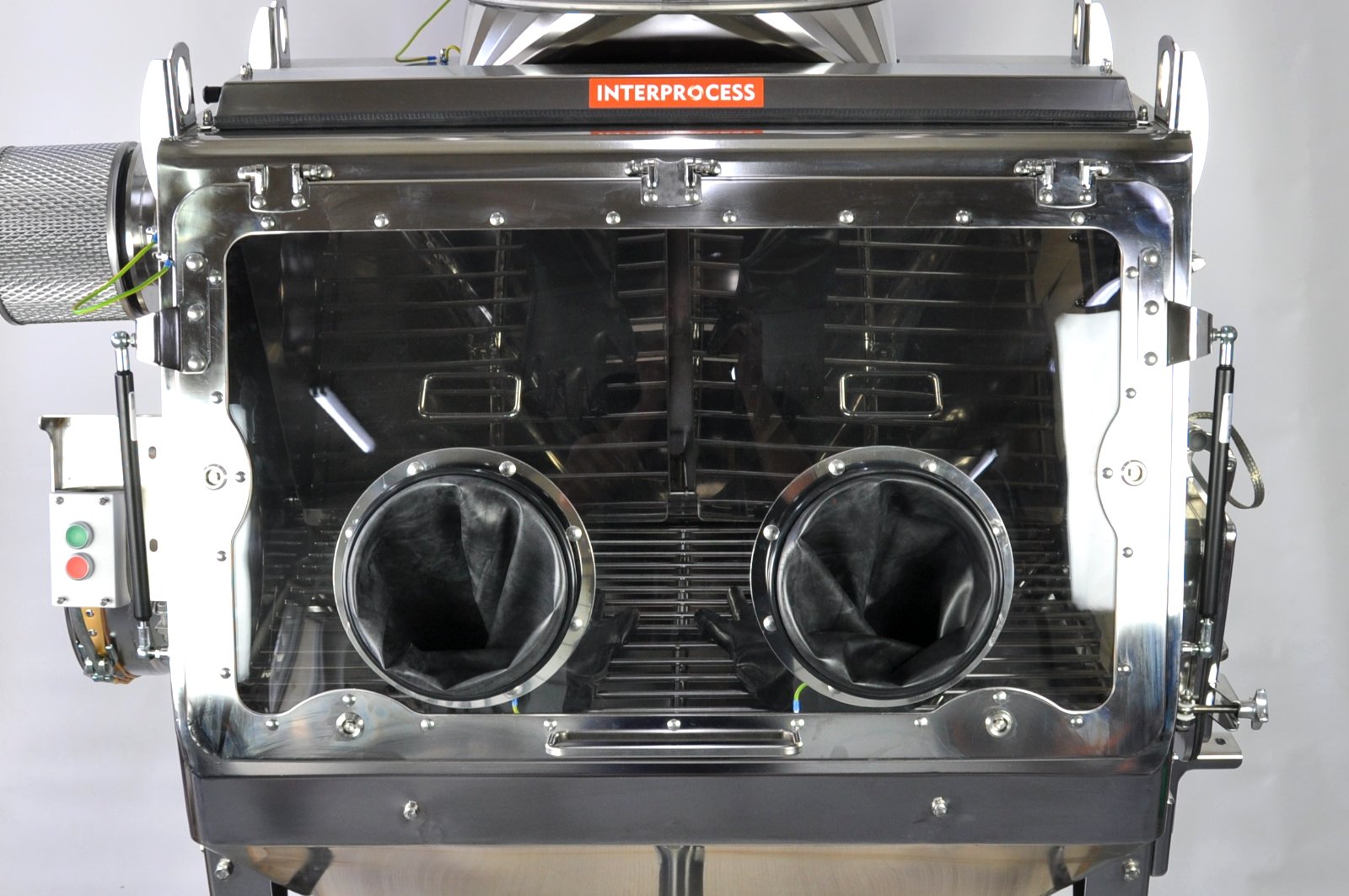

Hermetyczna stacja STB-V1 z glove-boxem i rękawicami ochronnymi

STB-V1

Wersja hermetyczna z glove-boxem

Zamknięta komora z rękawicami ochronnymi umożliwia opróżnianie worków bez bezpośredniego kontaktu operatora z materiałem — dla substancji toksycznych, wysokoaktywnych farmaceutycznie (HPAPI) i silnie alergizujących.

  • •filtracja HEPA chroniąca środowisko zewnętrzne
  • •port usuwania pustych worków w systemie ciągłego rękawa foliowego
  • •pełna ochrona operatora i otoczenia (containment)

STB-V2

Zintegrowany przesiewacz wibracyjny

Przesiewacz montowany bezpośrednio pod wyjściem stacji kontroluje granulację materiału po wysypaniu z worka — do procesu trafia wyłącznie materiał o pożądanej frakcji.

  • •oddziela aglomeraty, grudki i ciała obce
  • •kontrola wielkości cząstek na etapie przyjęcia surowca
  • •szczególnie przydatny w branży spożywczej i farmaceutycznej

Projektujemy również stacje „szyte na miarę”: niestandardowe wymiary, konfiguracja blatu, system odpylania i interfejs procesowy.

Integracja z procesem

Modułowa konstrukcja. Stacja dopasowana do Twojego procesu

Dolna część stacji jest adaptowana do współpracy z różnymi urządzeniami procesowymi, a wyposażenie dodatkowe dobieramy do materiału i wymagań higienicznych.

Opcje stacji

  • •wentylator wbudowany lub zewnętrzny system odpylania
  • •kompaktor pustych worków
  • •magnes ziem rzadkich nad kratą zasypową
  • •grzybki wibracyjne lub wibrator wspomagające zrzut
  • •wykonanie ATEX strefa 21/22

Współpraca z urządzeniami

Nie wiesz, którą konfigurację wybrać? Opisz nam materiał i proces — nasi inżynierowie dobiorą model i wyposażenie za Ciebie.

Skonsultuj aplikację

FAQ

Najczęściej zadawane pytania

Jak zapewniona jest bezpyłowość podczas opróżniania worków?

+
Stacja STB posiada zintegrowany wentylator wyciągowy, który uruchamia się automatycznie po otwarciu klapy dostępowej. Przepływ powietrza wciąga pył unoszący się podczas wysypywania materiału do wnętrza stacji, gdzie jest filtrowany przez wkłady patronowe. Po zamknięciu klapy filtry są automatycznie czyszczone dyszami ze sprężonym powietrzem — wyłącznie przy wyłączonym wentylatorze, aby nie stwarzać dodatkowego pylenia. Dodatkowo krata zasypowa zapobiega przedostawaniu się ciał obcych do procesu.

Który model wybrać — STB-V1 czy STB-V2?

+
STB-V1 to pełnowymiarowa stacja z mocniejszym wentylatorem (1,1 kW) i większą powierzchnią filtracji (8–12 m²) — idealna do intensywnej pracy z workami do 50 l, dostępna także w wersji hermetycznej z glove-boxem dla materiałów toksycznych. STB-V2 to wersja kompaktowa z wentylatorem 0,75 kW — sprawdzi się przy mniejszych workach, w ograniczonej przestrzeni i na liniach pilotażowych; można ją opcjonalnie wyposażyć w zintegrowany przesiewacz wibracyjny. Nasi inżynierowie pomogą dobrać model po analizie Twojego procesu.

Czy możliwe jest wykonanie stacji do indywidualnych potrzeb aplikacji?

+
Tak — wykonujemy stacje rozworkowywania również „szyte na miarę”. Oprócz standardowych modeli STB-V1 i STB-V2 projektujemy stacje o niestandardowych wymiarach, konfiguracji blatu, systemie odpylania i interfejsie procesowym. Dostosowujemy konstrukcję do wymiarów worków, dostępnej przestrzeni, wymagań ATEX, FDA i GMP, a także integracji z konkretnymi urządzeniami procesowymi (dozowniki, transport pneumatyczny, przesiewacze). Skontaktuj się z nami — przeanalizujemy Twoją aplikację i zaproponujemy optymalne rozwiązanie.

Czy stacja może obsługiwać materiały toksyczne lub wysokoaktywne (HPAPI)?

+
Tak — model STB-V1 jest dostępny w wersji hermetycznej z glove-boxem (containment). Operator opróżnia worki przez zamkniętą komorę z rękawicami ochronnymi, bez bezpośredniego kontaktu z materiałem. Stacja wyposażona jest w filtrację HEPA chroniącą środowisko zewnętrzne oraz port usuwania pustych worków w systemie ciągłego rękawa foliowego. Rozwiązanie spełnia wymagania branży farmaceutycznej dotyczące obsługi substancji HPAPI, toksycznych i silnie alergizujących.

Czy stację można podłączyć do transportu pneumatycznego?

+
Tak — dolna część stacji STB jest przystosowana do współpracy z wieloma urządzeniami procesowymi. Do podłączenia z transportem pneumatycznym próżniowym stosujemy zespół ssania oddolnego lub lancę ssawną. Stacja może być również wyposażona w zawór celkowy (do fazy ciśnieniowej), dozownik śrubowy, przepustnicę motylkową, zasuwę nożową lub sito wibracyjne. Interfejs procesowy dobieramy indywidualnie do każdego projektu.

Potrzebujesz stacji do opróżniania worków?

Zaprojektujemy stację dopasowaną do Twojego materiału, wymagań procesowych i dostępnej przestrzeni — od wykonania standardowego po hermetyczne, z pełną integracją z systemem transportu.

Przejdź do kontaktu

Bezpyłowa obsługa — zintegrowane odpylanie z automatycznym czyszczeniem filtrów

Modułowa konstrukcja — kompaktor, magnes, dozownik, przesiewacz, glove-box

Stacje „szyte na miarę” — niestandardowe wymiary, konfiguracje, interfejsy

Doświadczenie w wielu branżach — spożywcza, chemiczna, farmaceutyczna, kosmetyczna

Bezpieczeństwo i higiena — ATEX, FDA, GMP, HACCP, hermetyzacja procesu

Wsparcie techniczne i serwis — szybka reakcja, części zamienne, tryb 24/7

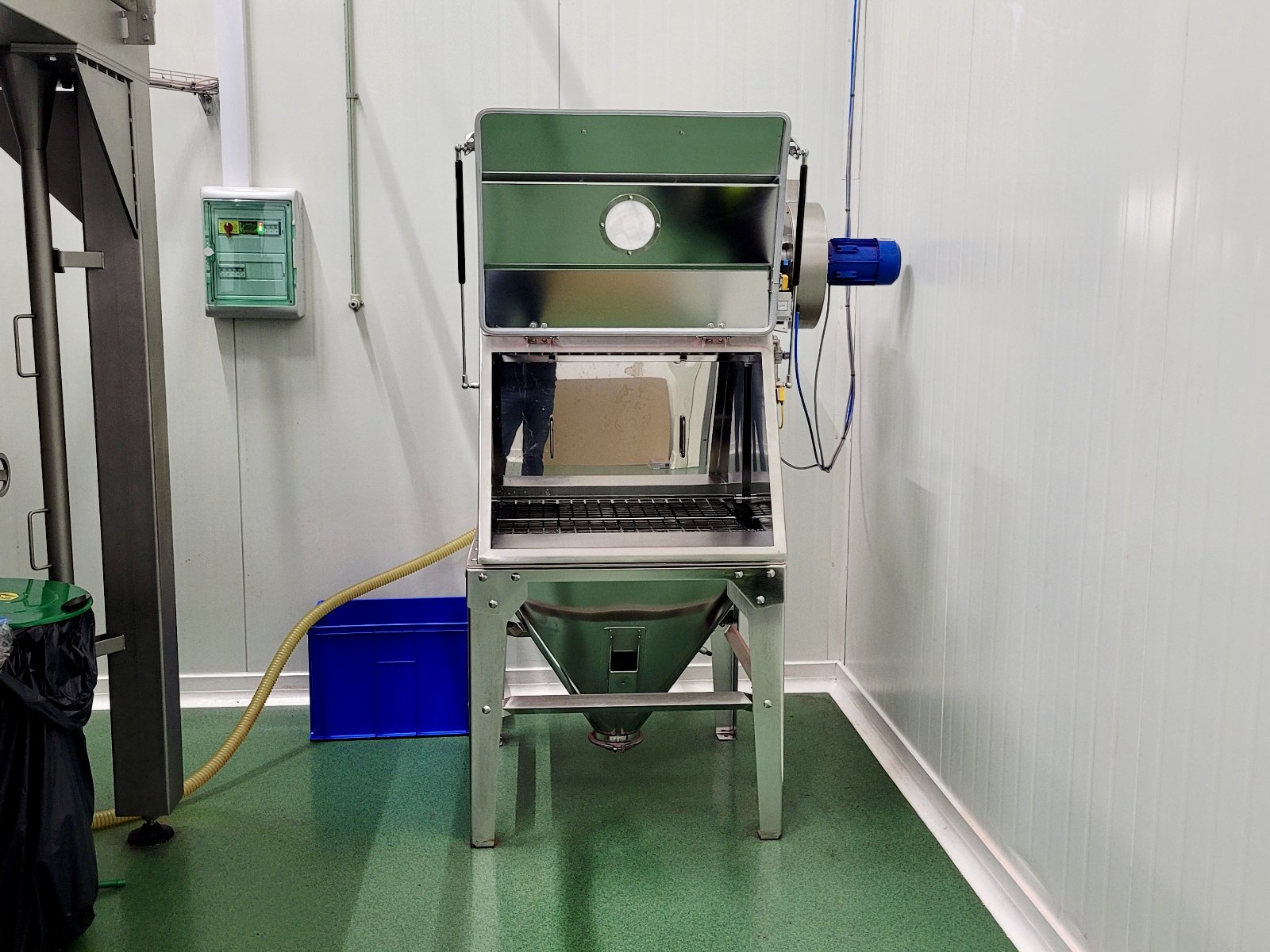

Stacja STB-V1 do rozładunku pyłu z liofilizowanych warzyw
Stacja STB-V1 do rozładunku pyłu z liofilizowanych warzyw · 1/3
‹ › ×

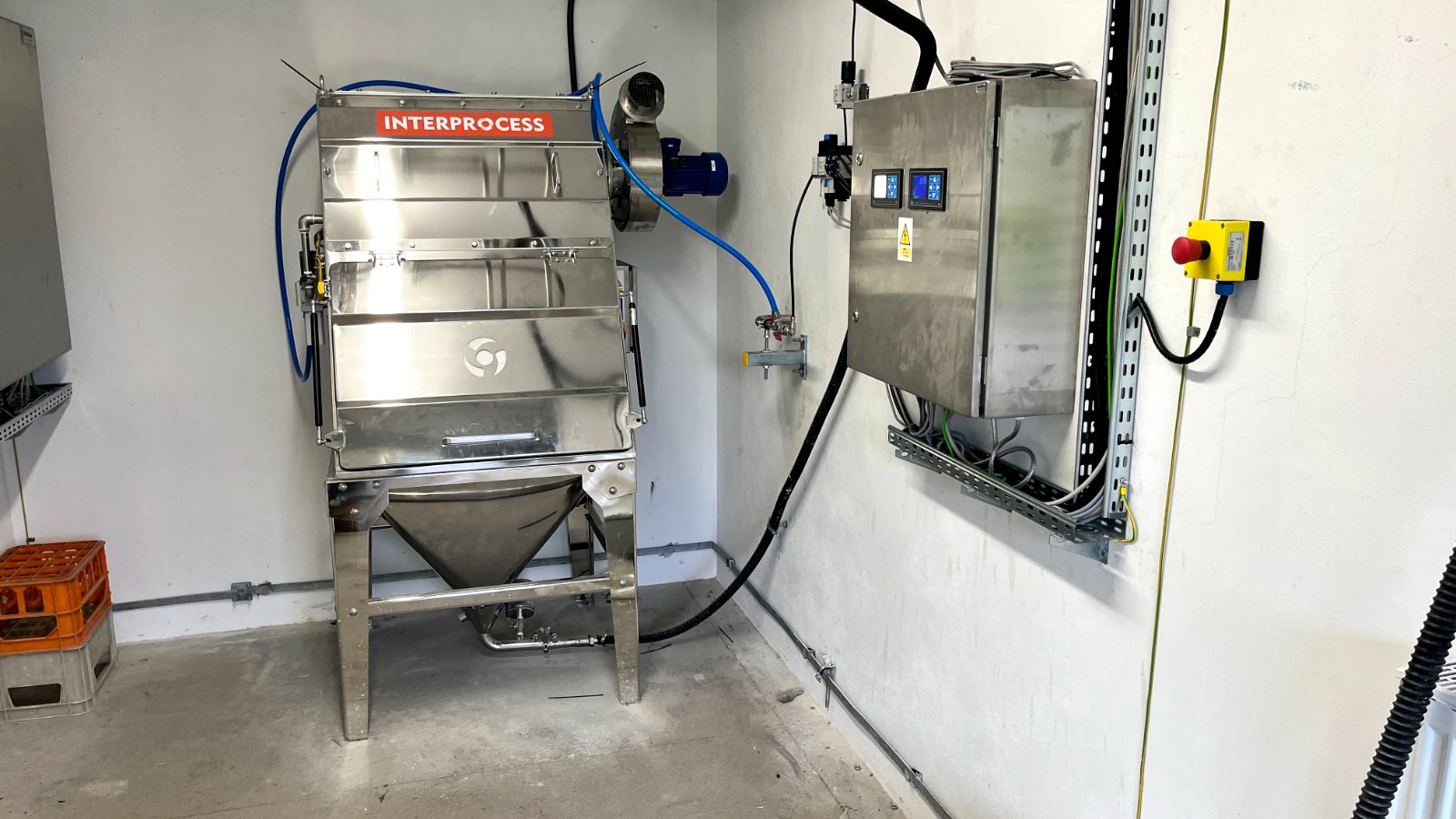

Stacja STB-V1 do zasilania dozowników grawimetrycznych DSL75G przy użyciu transportu próżniowego
Stacja STB-V1 do zasilania dozowników grawimetrycznych DSL75G przy użyciu transportu próżniowego · 2/3
‹ › ×

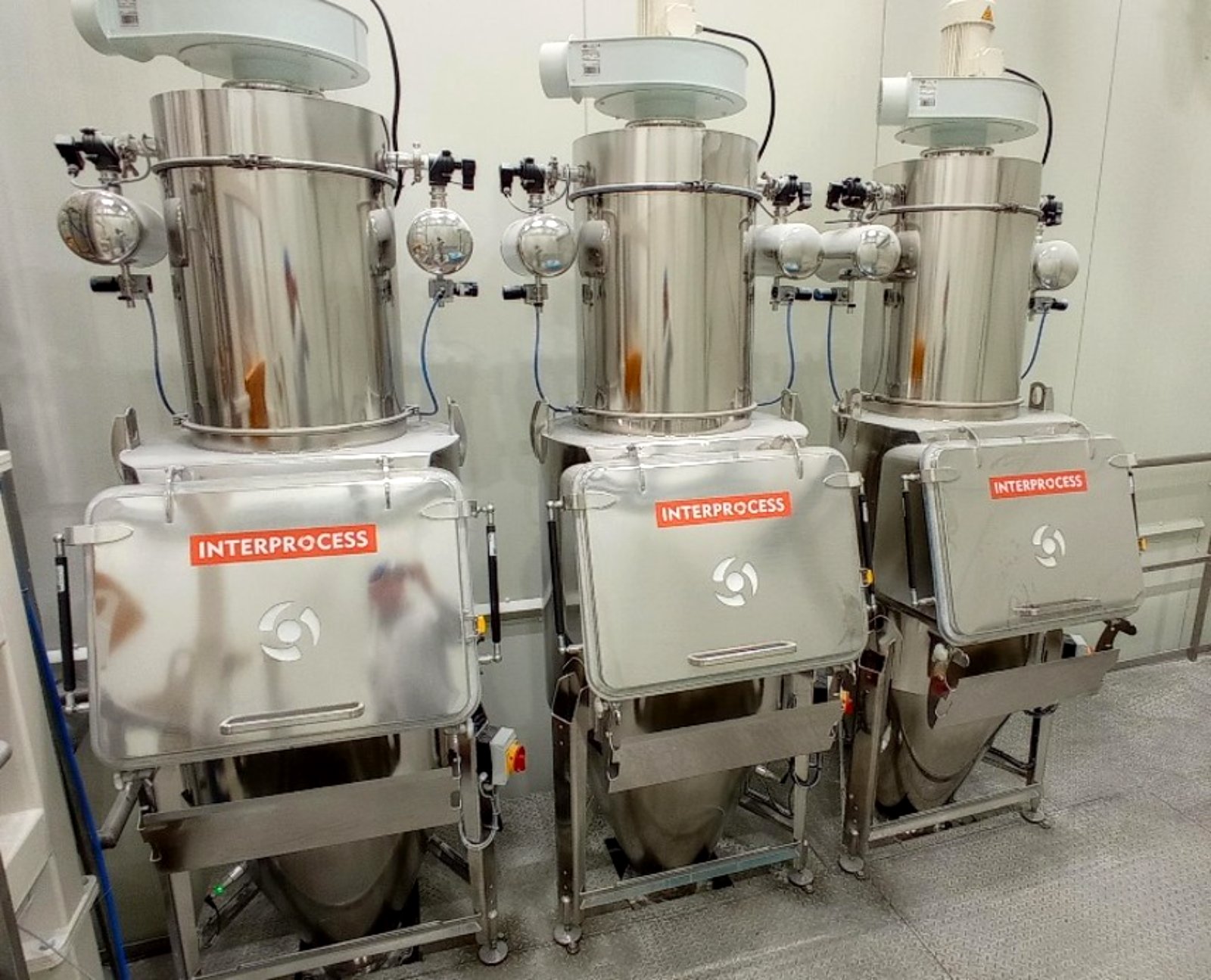

3 stacje typu STB-V2 do rozładunku składników do produkcji placków ziemniaczanych
3 stacje typu STB-V2 do rozładunku składników do produkcji placków ziemniaczanych · 3/3
‹ › ×
