Zasada działania
Jak działa próbnik śrubowy
Materiały sypkie segregują się w zbiorniku i opakowaniu, więc wiarygodna jest tylko próbka pobrana ze strumienia produktu. Próbnik śrubowy (auger sampler) robi to w zamkniętej instalacji, w powtarzalnych odstępach.
1
Jeden kołnierz
Kołnierz Tri-Clamp wspawany w ścianę rury lub zsypu. Próbnik zakładany obejmą, bez narzędzi.
2
Śruba pobiera próbkę
Materiał ze strumienia trafia rurą pobierczą do króćca wyrzutowego. Ilość próbki zadaje czas pracy napędu.
3
Zrzut i rewers
Próbka spada do worka lub butelki (Tri-Clamp 1,5″). Bieg wsteczny czyści rurę, kolejna próbka jest zawsze świeża.
Parametry
Materiałproszki, granulaty < 6 mm, pasty
Wielkość próbkizadawana czasem pracy, bez zmian mechanicznych
Tryb próbkowaniaręczny lub automatyczny: czasowy, objętościowy, zdarzeniowy
PrzyłączaTri-Clamp, króciec wyrzutowy 1,5″
Materiał wykonaniastal 1.4404 (AISI 316L), śruba stalowa lub PA66
Instalacje pod ciśnieniemz zaworem odcinającym przed pojemnikiem
Rodzaje urządzeń
Śruba, tłok albo podciśnienie
Wybór zależy od miejsca pobrania: zamknięta instalacja czy opakowanie, oraz od tego, czy każda próbka ma mieć identyczną objętość.
rury spustowe · zsypy · zbiorniki
Próbnik śrubowy
Praca ciągła, ilość próbki regulowana czasem. Napęd ręczny, pneumatyczny lub elektryczny 24 V; śruba PA66 lub stal 1.4404.
proszki i granulaty < 6 mm · pasty
stała objętość każdej próbki

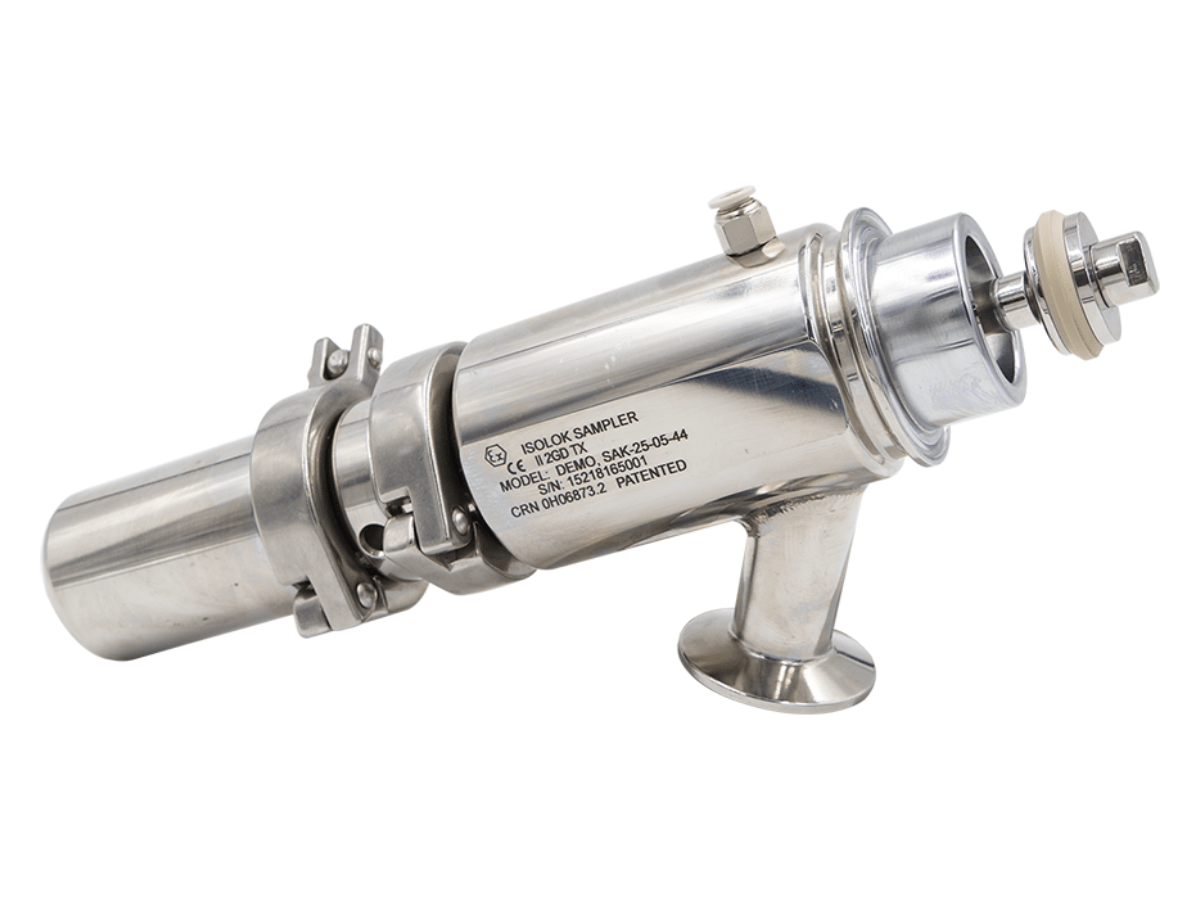

Próbnik tłokowy
Tłok pneumatyczny przenosi w każdym skoku identyczną porcję. Do próbek jednostkowych i zbiorczych z materiałów swobodnie płynących.
rury · zsypy · linie pakujące
worki · big-bagi · beczki · oktabiny

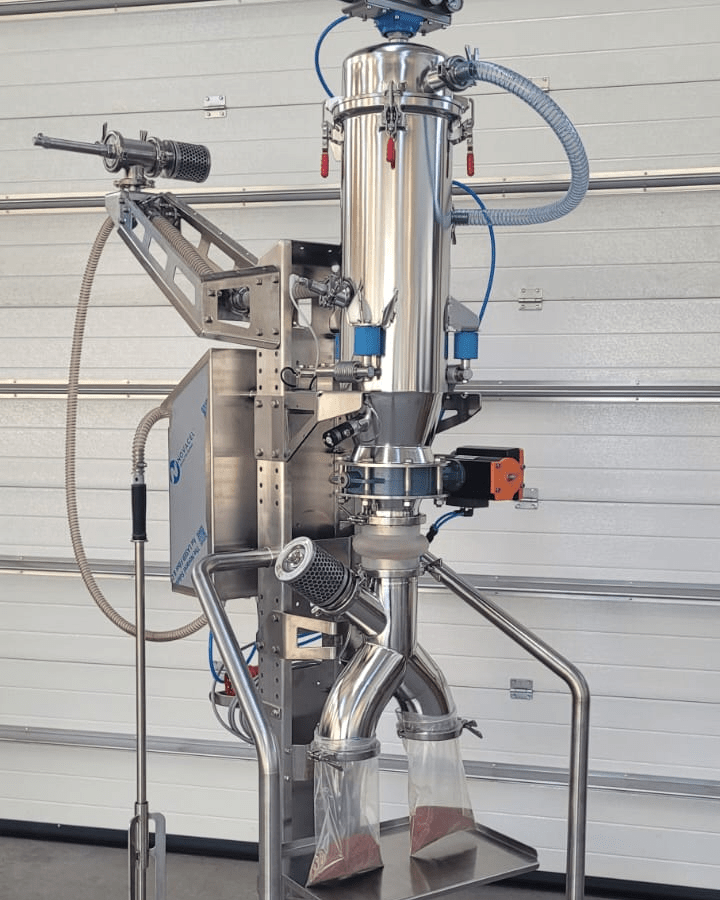

Próbnik próżniowy z lancą
Konstrukcja własna na bazie odbiornika transportu próżniowego. Lanca zasysa zadaną ilość z głębi opakowania do zamkniętego odbiornika i zrzuca do worka.
przyjęcie surowców · magazyn · wersja mobilna
Warianty wykonania
Napęd i śruba dobrane do materiału i stanowiska
| Wariant | Wykonanie | Zastosowanie |
|---|---|---|
| Napęd | ||
| Ręczny (korba) | bez mediów | próbki sporadyczne, stanowiska bez sprężonego powietrza i zasilania |
| Pneumatyczny | 4–6 bar, silnik odporny na zablokowanie, rewers | strefy ATEX, praca automatyczna |
| Elektryczny | motoreduktor 24 V DC, IP65 | integracja ze sterownikiem linii, próbkowanie proporcjonalne |
| Śruba | ||
| Segmentowa | poliamid PA66, do 95 °C, wymienne segmenty | produkty delikatne i ścierne |
| Toczona | stal 1.4404, z pełnego pręta, Ra 0,8 µm, bez spawów | farmacja i żywność, wykonanie GMP |
| Drutowa | stal 1.4404, drut 6 × 6 mm | granulaty, materiały słabo płynące, pasty |
Opcje
+systemy zbiorcze: worki, butelki, pojemniki z zaworem
+programowalny sterownik lub integracja z PLC linii
+zawór odcinający dla instalacji pod ciśnieniem lub podciśnieniem
+wykonanie ATEX, uszczelnienia FDA, dokumentacja materiałowa
Dobór konfiguracji
Podaj materiał, miejsce montażu, dostępne media i wielkość próbki. Zaproponujemy napęd, śrubę i system zbiorczy.
Podaj dane do doboruPorównanie metod
Próbnik inline czy ręczne pobieranie sondą?
| Kryterium | Próbnik inline | Sonda ręczna |
|---|---|---|
| Miejsce pobrania | strumień produktu, stały przekrój | punkt w opakowaniu wybrany przez operatora |
| Reprezentatywność | wysoka, próbka zbiorcza z całej partii | ograniczona segregacją w opakowaniu |
| Powtarzalność ilości | czas pracy lub objętość tłoka | zależna od operatora |
| Otwieranie instalacji | nie | tak, pylenie i kontakt z produktem |
| Automatyzacja i zapis | czas, objętość, zdarzenie; rejestr w sterowniku | ręczna ewidencja |
Dobór
Które urządzenie wybrać?
| Sytuacja | Rozwiązanie |
|---|---|
| Proszek lub granulat < 6 mm w rurze, zsypie, zbiorniku | próbnik śrubowy |
| Każda próbka o identycznej objętości | próbnik tłokowy |
| Surowiec w workach, big-bagach, beczkach | próbnik próżniowy z lancą |
| Pasty, szlamy, materiały słabo płynące | próbnik śrubowy ze śrubą drutową |
| Instalacja pod ciśnieniem lub podciśnieniem | próbnik śrubowy lub tłokowy z zaworem odcinającym |
| Strefa zagrożenia wybuchem | napęd pneumatyczny lub wykonanie ATEX |
| Farmacja, substancje czynne, GMP | śruba toczona 1.4404, Ra 0,8 µm, uszczelnienia FDA |
Branże
Branże, dla których dobieramy próbniki
Przemysł spożywczy
Mąka, cukier, mleko w proszku, przyprawy. Próbka zbiorcza partii na linii, wykonanie higieniczne.
EHEDG / FDAStal 316LHACCP
Przemysł farmaceutyczny
API i substancje pomocnicze. Zamknięty pobór bez ekspozycji operatora, walidacja czyszczenia.
GMPRa 0,8 µmIQ/OQ
Przemysł chemiczny
Pigmenty, sole, nawozy, polimery. Napęd pneumatyczny do stref ATEX, próbkowanie proporcjonalne do przepływu.
ATEXHermetycznieRewers
Przemysł kosmetyczny
Proszki i pigmenty. Kontrola jednorodności mieszanki przed konfekcjonowaniem.
GMPHigienaReceptury
Suplementy diety
Składniki aktywne w małych dawkach. Próbka z każdej partii do badań i archiwum prób.
GMP / HACCPMałe próbkiArchiwum prób
Przemysł paszowy
Surowce, premiksy, mieszanki. Próbnik pod stacją big-bag lub na wylocie mieszalnika.
MieszankiBIG-BAGPraca ciągła
Powiązane rozwiązania
Próbnik to jeden punkt większej instalacji
Rozładunek worków big-bag
Próbnik pod stacją rozładunku, kontrola każdego big-baga.
Zobacz stronę →Transport pneumatyczny próżniowy
Odbiorniki VSU, baza próbnika próżniowego z lancą.
Zobacz stronę →Linie napełniania opakowań
Próbka z każdego worka lub big-baga, wyzwalana zdarzeniowo.
Zobacz stronę →Systemy sterowania PLC, HMI, SCADA
Sekwencje próbkowania i rejestr partii w sterowniku linii.
Zobacz stronę →FAQ
Najczęściej zadawane pytania
Jak ustawić wielkość próbki?+
Czasem pracy napędu: dłuższe załączenie to większa porcja, bez zmian w urządzeniu. Czas kalibruje się przy uruchomieniu na rzeczywistym materiale, bo gęstość nasypowa i sypkość decydują o masie pobranej w jednostce czasu.
Czym różni się próbnik śrubowy od tłokowego?+
Śrubowy pracuje ciągle, ilość reguluje czas, radzi sobie z pastami i materiałami słabo płynącymi. Tłokowy przenosi w każdym skoku stałą objętość, więc próbki są identyczne, ale wymaga materiału swobodnie płynącego i sprężonego powietrza.
Jak zamontować próbnik w istniejącej instalacji?+
Jeden króciec: kołnierz Tri-Clamp wspawany w ścianę rury, zsypu lub zbiornika, próbnik zakładany obejmą. Rurociągu nie trzeba przecinać. Przy ciśnieniu lub podciśnieniu w instalacji między próbnik i pojemnik wstawia się zawór odcinający.
Czy urządzenie może pracować w strefie zagrożenia wybuchem?+
Tak. W strefach ATEX stosuje się napęd pneumatyczny bez zasilania elektrycznego lub wykonanie ATEX z odpowiednimi uszczelnieniami i uziemieniem. Klasyfikację strefy ustala się na etapie doboru.
Jak czyścić próbnik przy zmianie produktu?+
Próbnik zdejmuje się z kołnierza Tri-Clamp w całości i rozkłada bez narzędzi. W wykonaniu GMP śruba jest toczona z pełnego pręta 1.4404, polerowana do Ra 0,8 µm, bez spawów w kontakcie z produktem, co upraszcza walidację czyszczenia.
