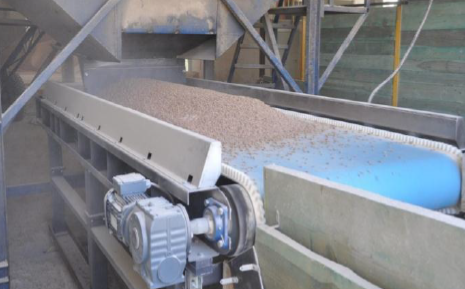

Grawimetryczny dozownik taśmowy InterProcess w instalacji przemysłowej

Dozowniki taśmowe grawimetryczne

Grawimetryczne dozowniki taśmowe DTU i DTC

Q: Czym dozownik taśmowy różni się od śrubowego?

W dozowniku taśmowym materiał transportowany jest na taśmie przenośnikowej, co zapewnia wyjątkowo delikatne podawanie, bez ścinania i ścierania przez śrubę. Jest to optymalne rozwiązanie dla materiałów kruchych (płatki, pellety), o dużych cząstkach lub wysoce ściernych. Dozownik śrubowy lepiej radzi sobie z drobnymi, kohezyjnymi proszkami i oferuje mniejsze gabaryty przy niższych wydajnościach. Dozownik taśmowy wymaga też mniejszej wysokości zabudowy.

Q: Kiedy wybrać DTU, a kiedy DTC?

DTU jest optymalny przy materiałach o małej i średniej gęstości nasypowej: w przemyśle spożywczym, chemicznym i kosmetycznym, gdzie wymagana jest higieniczna konstrukcja ze stali nierdzewnej i taśma z atestem FDA. DTC sprawdzi się przy materiałach ciężkich, mocno ściernych i w trudnych warunkach przemysłowych: w cementowniach, wapiennikach i przy produkcji materiałów budowlanych, gdzie potrzebna jest wydajność sięgająca 1000 t/h i wytrzymała konstrukcja ze stali węglowej.

Q: Czy dozownik taśmowy może pracować w systemie wieloskładnikowym?

Tak, dozowniki taśmowe doskonale nadają się do budowy systemów proporcjonalnego dozowania wieloskładnikowego. Kilka dozowników podaje różne składniki na wspólny przenośnik odbierający, utrzymując stałe proporcje receptury w trybie master/slave. Systemy komunikują się za pośrednictwem sygnałów analogowych 4–20 mA lub protokołów przemysłowych (Profibus, Profinet, Modbus, EtherNet/IP). InterProcess projektuje i integruje tego typu linie „pod klucz”.

Q: Jaka jest dokładność dozowników taśmowych?

Oba typy dozowników taśmowych osiągają dokładność poniżej 0,5% wartości zadanej, natomiast DTU w wybranych aplikacjach może osiągnąć nawet poniżej 0,25%. Dokładność zależy od wielu czynników, między innymi od właściwości materiału, stabilności podawania, właściwego doboru kosza zasypowego oraz kalibracji systemu.

Q: Jak dobierany jest kosz zasypowy?

Dobór kosza zasypowego (urządzenia zasilającego) zależy przede wszystkim od właściwości przepływowych materiału. Dla materiałów swobodnie płynących stosujemy proste kosze zsypowe z regulowaną klapą. W przypadku materiałów trudno płynących, mostkujących się lub z tendencją do aeracji dobieramy kosze specjalne, np. z podajnikiem wibracyjnym, śluzą celkową lub podajnikiem śrubowym. Przy materiałach pylistych i podlegających fluidyzacji stosujemy również komory sedymentacyjne z łańcuchami odpowietrzającymi. Właściwy dobór kosza jest kluczowy dla utrzymania stabilnej warstwy materiału na taśmie i tym samym dokładności dozowania.

Q: Dlaczego dozownik taśmowy jest lepszy od przenośnika z typową wagą przenośnikową?

Standardowe przenośniki taśmowe z wagami przepływowymi projektowane są przede wszystkim do transportu materiału, a ważenie jest w nich funkcją dodatkową. Dozownik taśmowy został zaprojektowany od podstaw z myślą o precyzyjnym dozowaniu. Kompaktowe wymiary i krótki rozstaw wałów minimalizują wpływ nierówności taśmy, temperatury i drgań na pomiar. Napinacz grawitacyjny zapewnia stałą, powtarzalną siłę naciągu taśmy, eliminując dryft zerowy. Dedykowany system sterowania z regulacją PID prędkości taśmy aktywnie utrzymuje zadany przepływ masowy, a wbudowane mechanizmy czyszczenia taśmy oraz detekcji zboczenia i poślizgu dodatkowo zwiększają niezawodność. Efektem jest dokładność poniżej 0,5%, podczas gdy typowa waga przenośnikowa oferuje zwykle 1–2%.

Ciągłe, precyzyjne dozowanie materiałów sypkich z pomiarem przepływu masowego: od delikatnych produktów spożywczych po ciężkie materiały budowlane. Materiał transportowany na taśmie, bez ścinania i ścierania cząstek.

Porównaj DTU i DTC Karty katalogowe

<0,5% dokładność dozowania 100 kg/h – 1000 t/h zakres wydajności FDA · ATEX · HACCP zgodność wykonania

Czym są dozowniki taśmowe

Ciągłe dozowanie z delikatnym traktowaniem produktu

Grawimetryczne dozowniki taśmowe służą do kontrolowanego podawania materiałów sypkich z ciągłym pomiarem przepływu masowego. W odróżnieniu od dozowników śrubowych, materiał transportowany jest na taśmie, co zapewnia wyjątkowo delikatne obchodzenie się z produktem, bez ścinania, ścierania ani uszkadzania cząstek. Dzięki temu dozowniki taśmowe są idealnym rozwiązaniem do podawania materiałów kruchych, o dużych cząstkach, ściernych lub wrażliwych na działanie mechaniczne.

DTU

Precyzja i higiena

Kompaktowy, w całości ze stali nierdzewnej, z taśmą FDA. Do materiałów lekkich i średnio-ciężkich w przemyśle spożywczym, chemicznym i kosmetycznym.

100–40 000 kg/h AISI 304/316L taśma FDA

Szczegóły DTU

DTC

Wytrzymałość i wydajność

Sztywna konstrukcja ze stali węglowej do materiałów o dużej gęstości w najtrudniejszych warunkach: cementownie, wapienniki, branża budowlana i górnicza.

1–1000 t/h taśma 650–1400 mm napinacz grawitacyjny

Szczegóły DTC

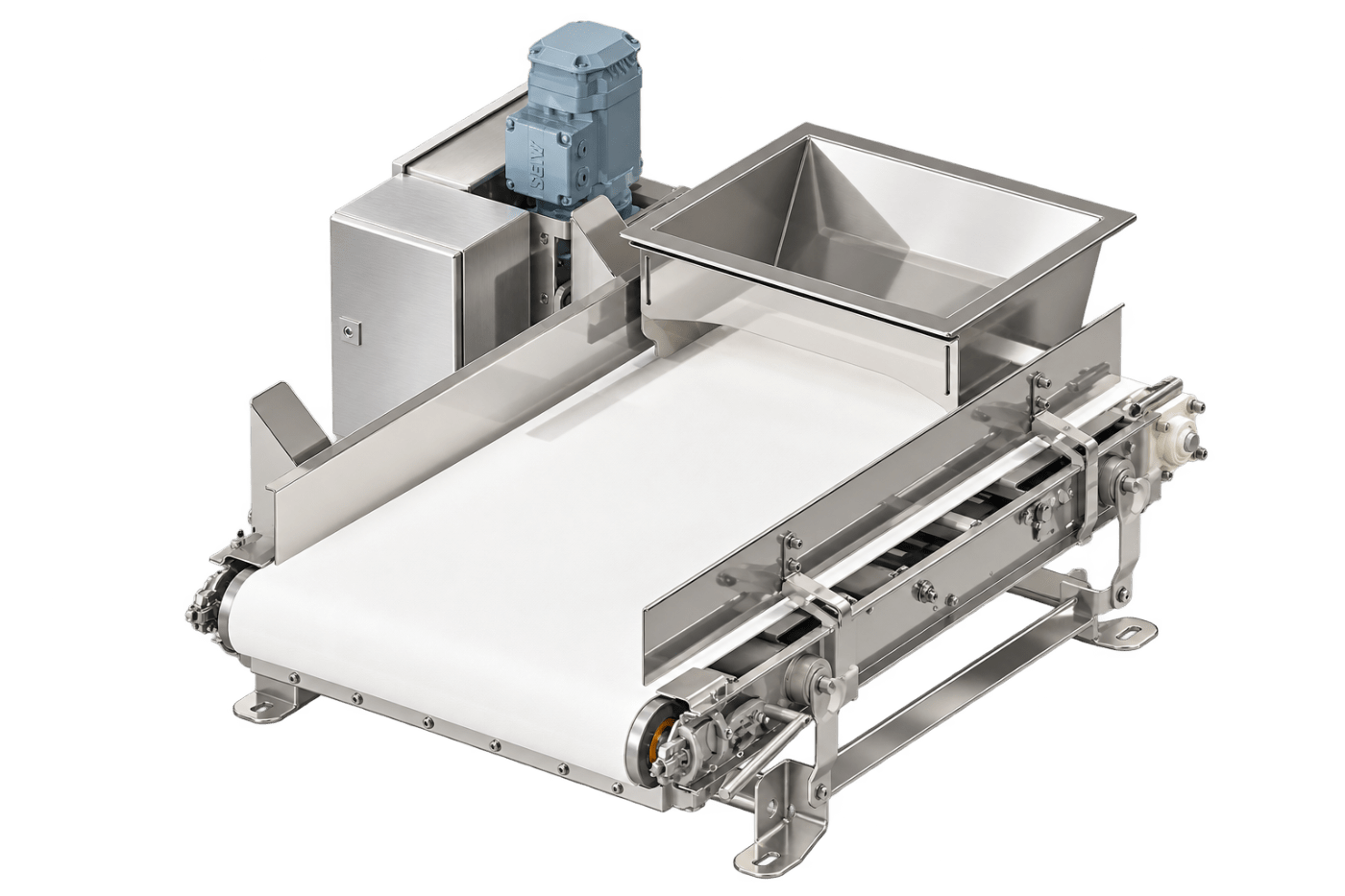

Dozownik taśmowy DTU

Kompaktowy dozownik taśmowy ze stali nierdzewnej

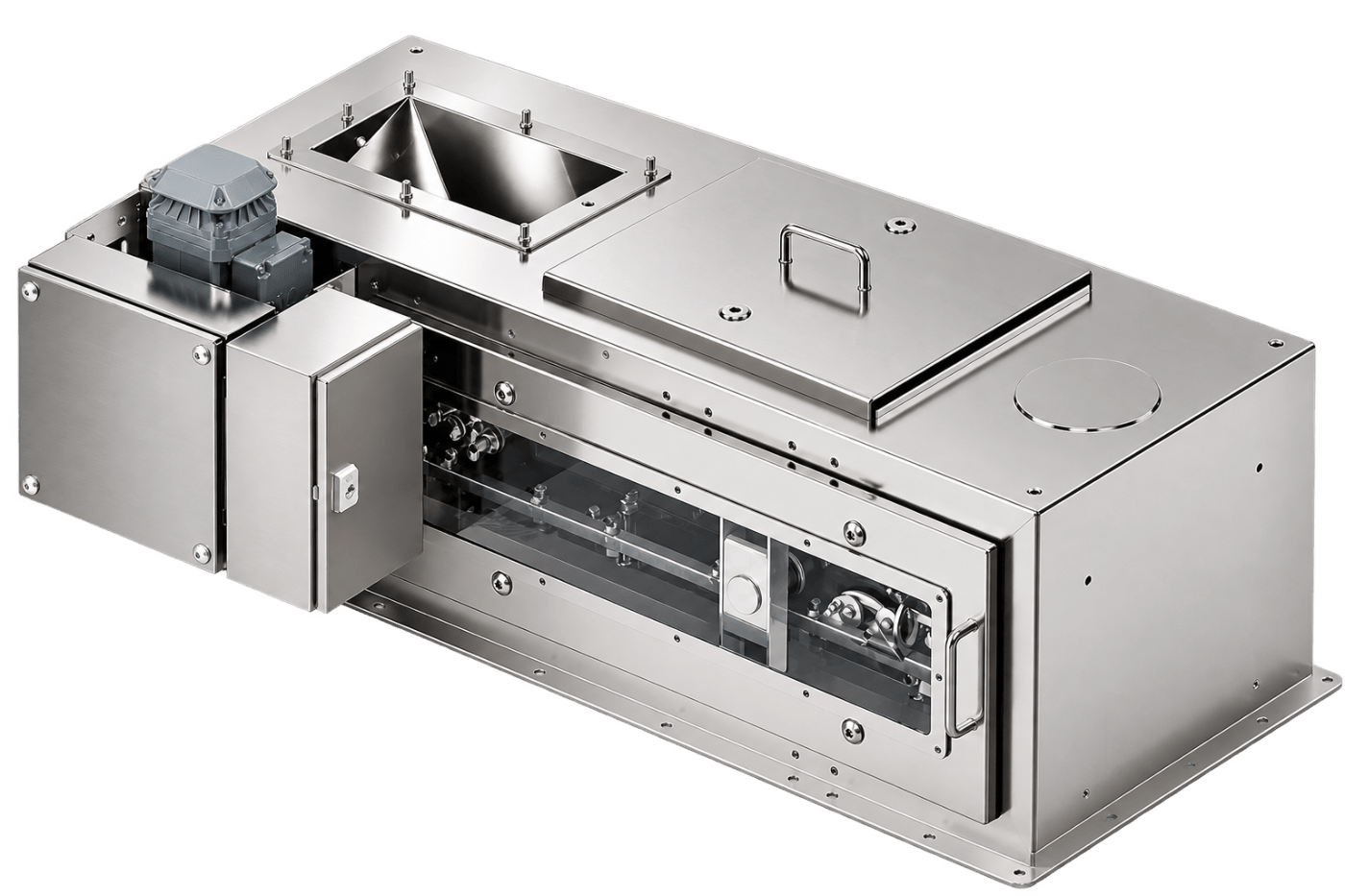

Dozownik taśmowy DTU600 w obudowie pyłoszczelnej — DTU600 w obudowie pyłoszczelnej

Realizacje DTU · kliknij, aby powiększyć

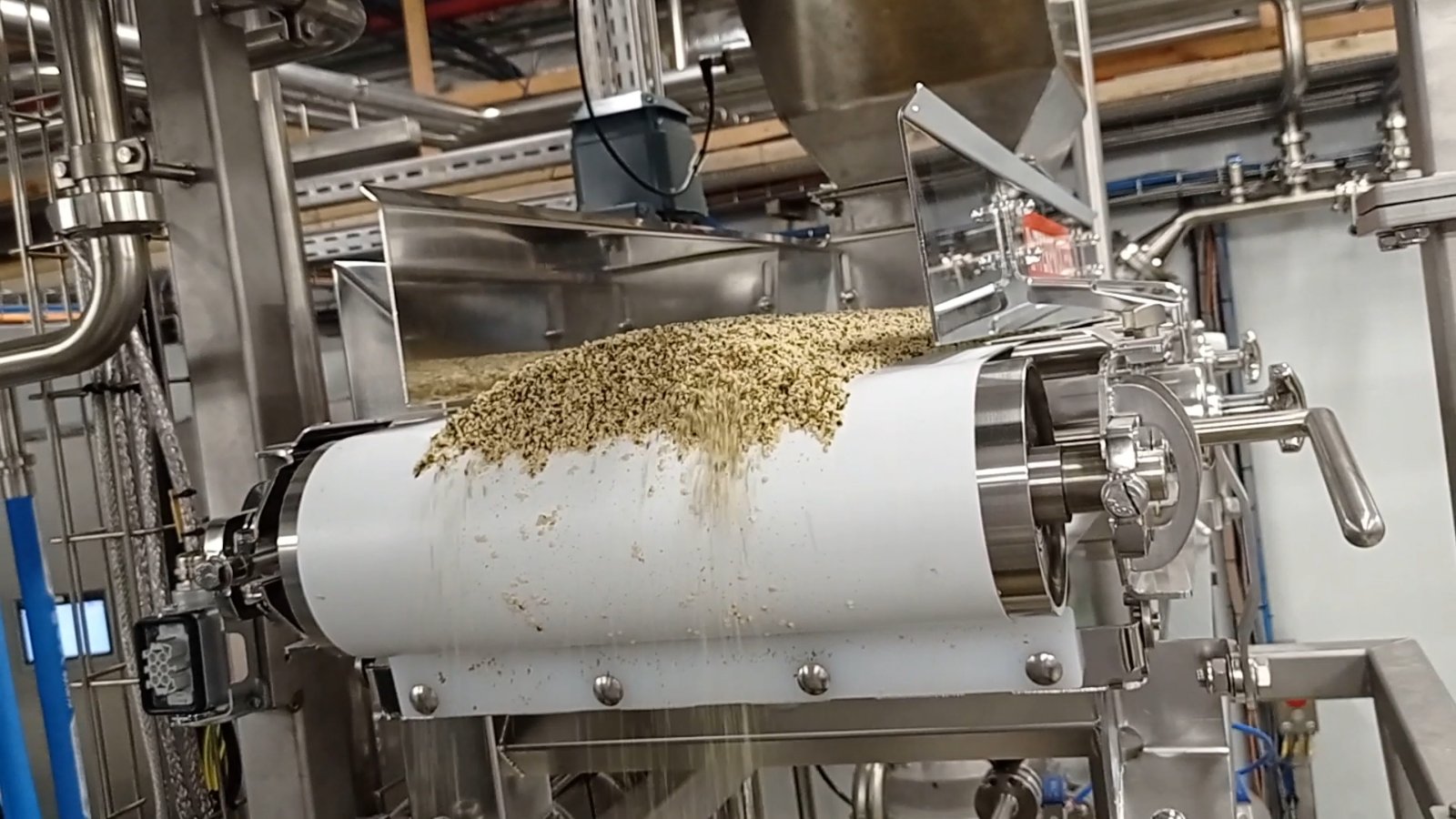

Dozowanie granulatu w przemyśle spożywczym.

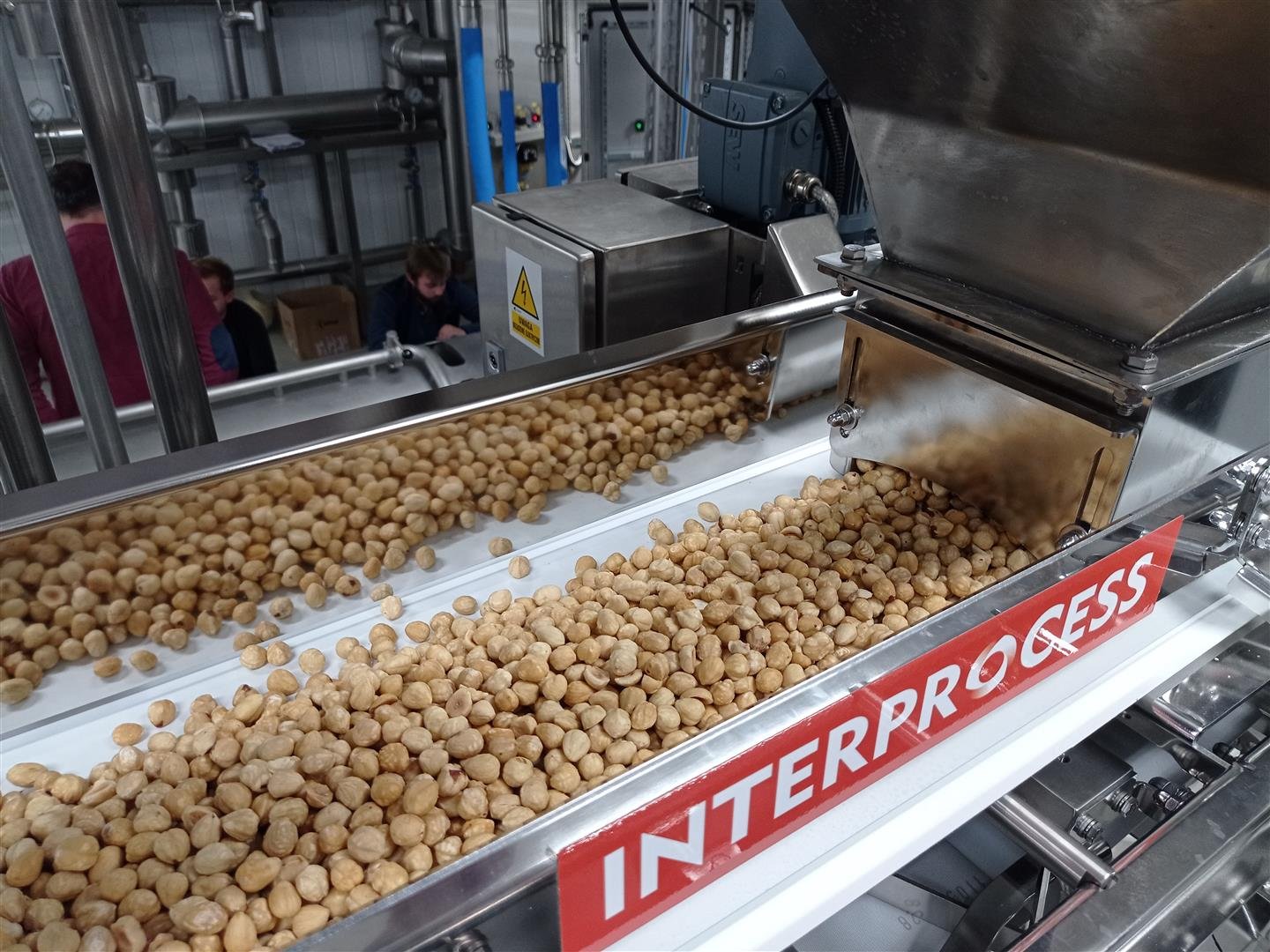

Dozowanie orzechów w przemyśle spożywczym.

Filmy DTU

Dozowanie orzechów w trybie ciągłym

Szybka i bezproblemowa wymiana taśmy w DTU

Pomiar przepływu chipsów

Dozownik taśmowy DTU to kompaktowe, precyzyjne rozwiązanie do podawania materiałów o małej i średniej gęstości nasypowej. Konstrukcja wykonana w całości ze stali nierdzewnej z taśmą posiadającą atest FDA sprawia, że urządzenie doskonale sprawdza się w przemyśle spożywczym, chemicznym i kosmetycznym. DTU może pracować w wersji otwartej lub zamkniętej, w pyłoszczelnej obudowie.

Kluczowe parametry DTU

Dokładność<0,5% wartości zadanej (w wybranych aplikacjach <0,25%)
Wydajnośćod 100 do 40 000 kg/h
Szerokość taśmy300 lub 600 mm
Materiałystal 1.4301 (AISI 304) lub 1.4404 (AISI 316L)
TaśmaPU/PVC z atestem FDA
Obudowawersja otwarta lub pyłoszczelna
Przeznaczenieproszki, granulaty, pellety, produkty kruche i delikatne

Do ściągnięcia

Karta katalogowa DTU (PDF) Karta katalogowa DTU obudowany (PDF) Kwestionariusz DTU (PDF)

Dozownik taśmowy DTC

Dozownik taśmowy do materiałów ciężkich i ściernych

Dozownik taśmowy DTC to wytrzymałe rozwiązanie zaprojektowane do pracy z materiałami o średniej i dużej gęstości nasypowej w najtrudniejszych warunkach przemysłowych. Sztywna konstrukcja ze stali węglowej (opcjonalnie nierdzewnej) oraz różne warianty koszy zasypowych pozwalają na prawidłową pracę nawet przy materiałach mocno ściernych, podlegających aeracji lub z tendencją do niekontrolowanego płynięcia. Napinacz grawitacyjny taśmy znacznie wydłuża jej żywotność i zwiększa dokładność pomiaru.

Kluczowe parametry DTC

Dokładność<0,5% wartości zadanej
Wydajnośćod 1 do 1000 t/h
Szerokość taśmy650, 800, 1000, 1200 lub 1400 mm
Rozstaw wałówod 1500 do 8000 mm (co 500 mm)
Konstrukcjastal węglowa malowana (opcjonalnie nierdzewna)
Przeznaczeniecement, wapno, gips, węgiel, kruszywa, mączka surowcowa

Do ściągnięcia

Karta katalogowa DTC (PDF) Kwestionariusz DTC (PDF)

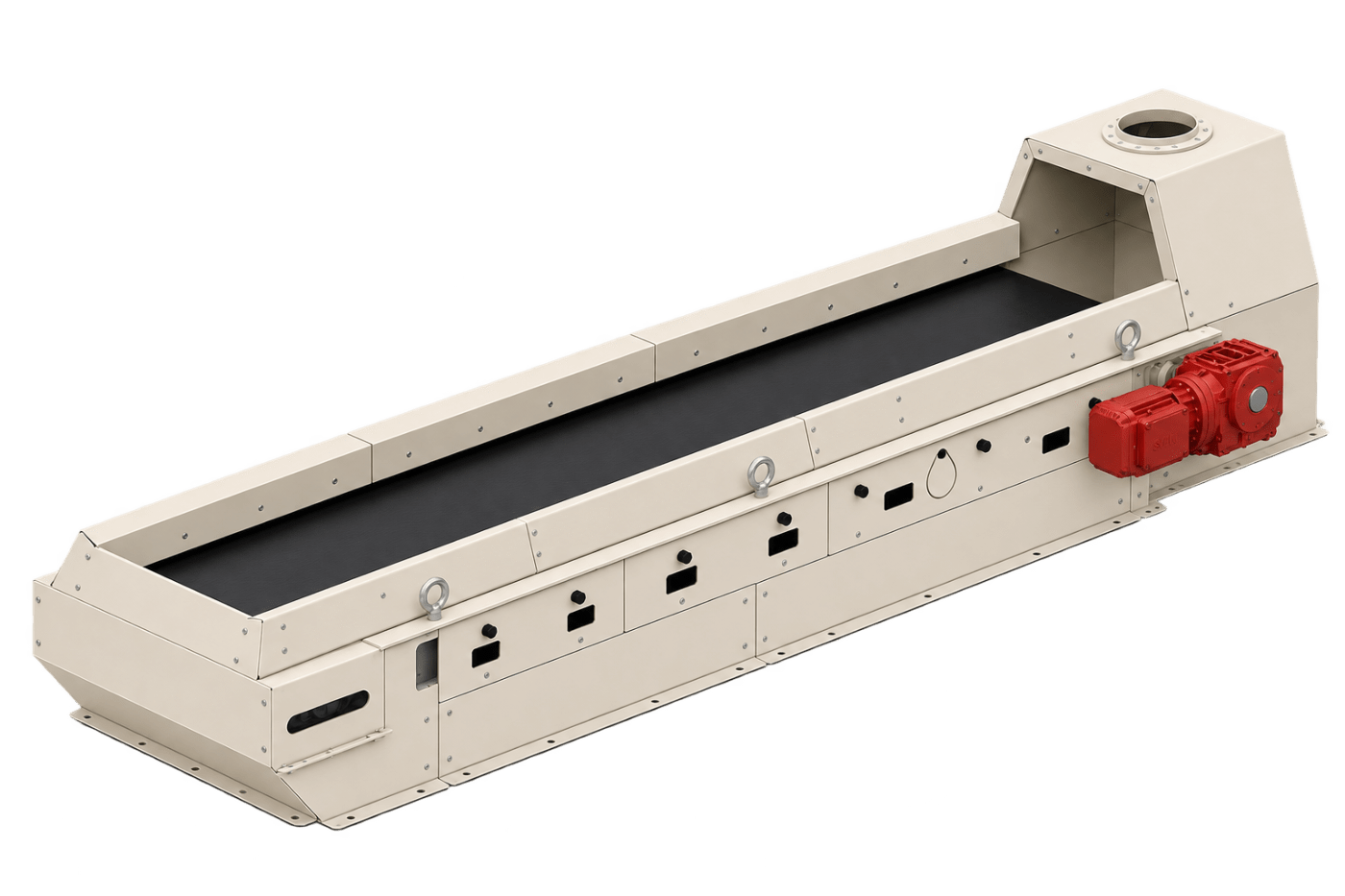

Dozownik taśmowy DTC – widok ogólny — DTC: konstrukcja ze stali węglowej, napęd boczny

Realizacje DTC · kliknij, aby powiększyć

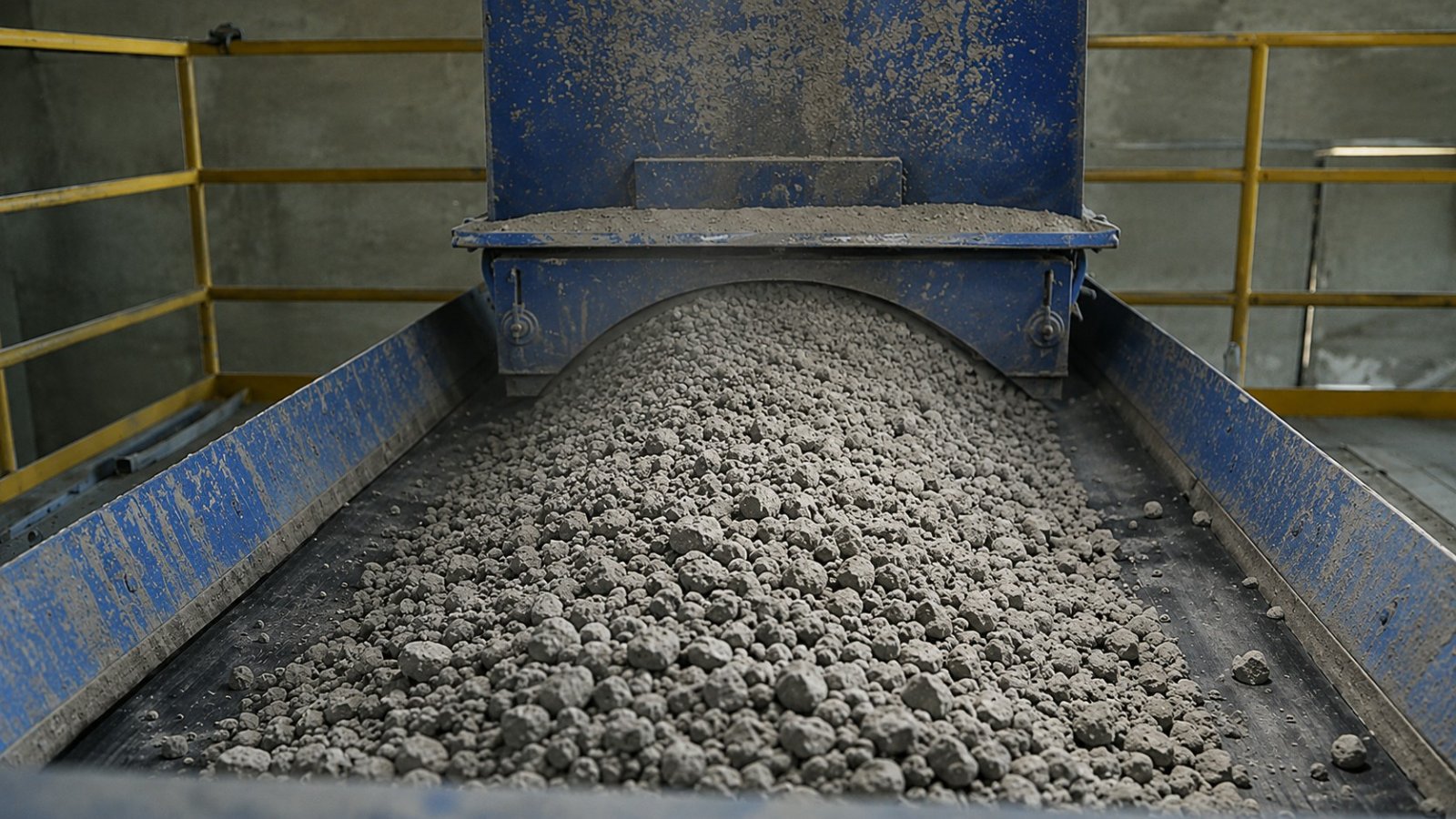

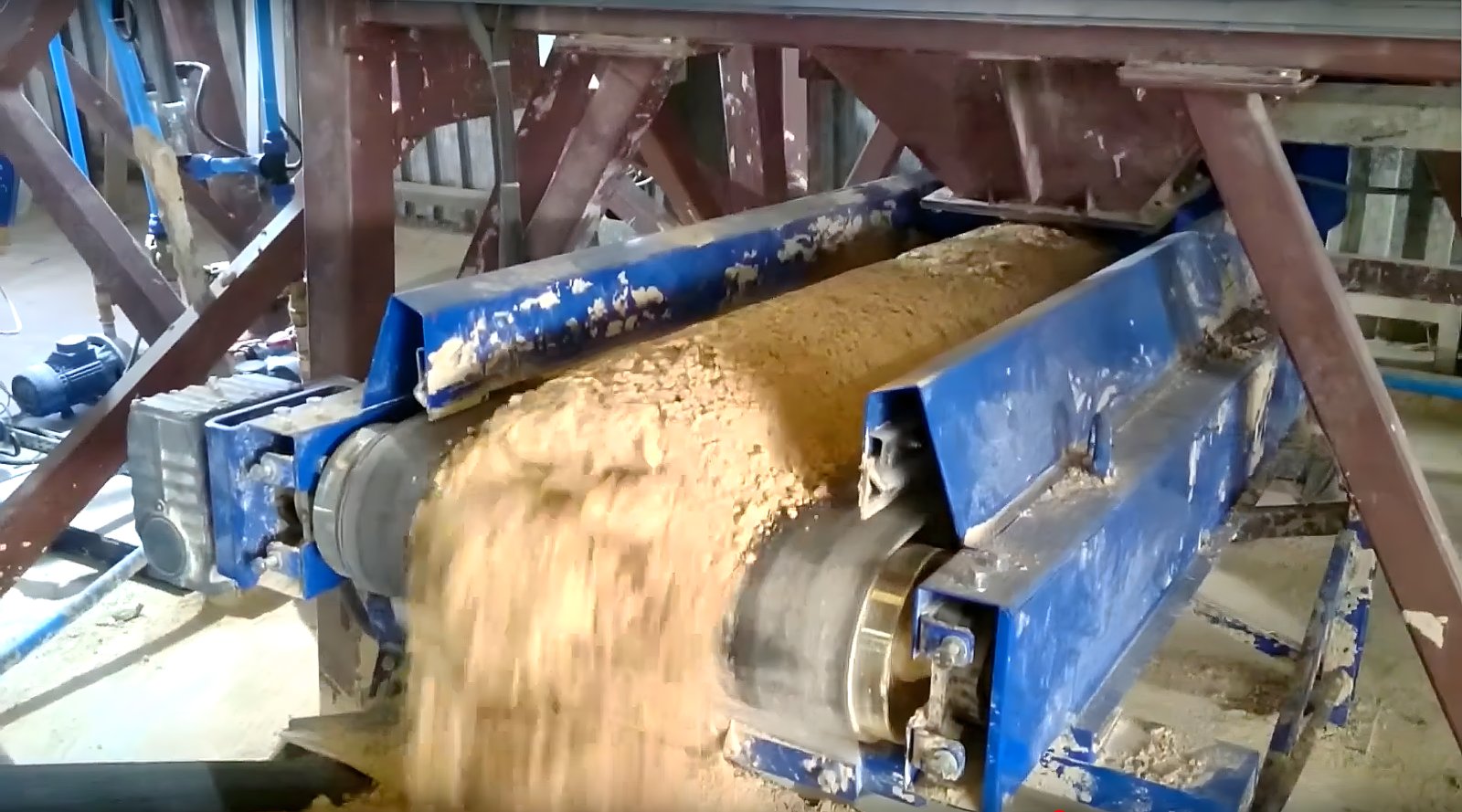

Dozowanie zmielonego kamienia wapiennego.

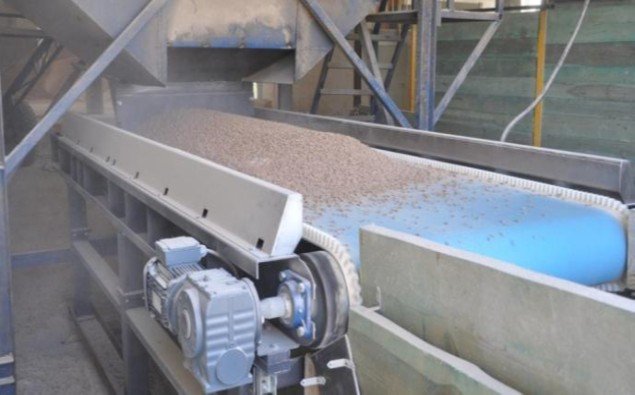

Ważenie przepływowe makuchu rzepakowego.

Filmy DTC

Dozowanie zmielonego kamienia wapiennego

DTU vs DTC

Który dozownik taśmowy wybrać?

Wybór między DTU a DTC zależy przede wszystkim od rodzaju dozowanego materiału, wymaganej wydajności oraz warunków środowiskowych. Poniższa tabela ułatwia podjęcie właściwej decyzji.

Parametr	DTU precyzyjny	DTC wytrzymały
Dokładność	<0,5% wartości zadanej (do 0,25%)	<0,5% wartości zadanej
Wydajność	100–40 000 kg/h	1–1000 t/h
Szerokość taśmy	300 / 600 mm	650–1400 mm
Konstrukcja	Stal nierdzewna (AISI 304/316L)	Stal węglowa malowana (opcja: nierdzewna)
Taśma	PU/PVC z atestem FDA	Gumowa (do 70°C; opcja 170°C) lub PU/PVC (FDA)
Obudowa pyłoszczelna	Opcjonalnie	Opcjonalnie (osłona, klapa zsypowa)
Typowe branże	Spożywcza, chemiczna, kosmetyczna, karma dla zwierząt	Cementowa, wapienna, budowlana, górnicza, energetyczna
Optymalne materiały	Proszki, granulaty, pellety, produkty kruche	Cement, wapno, gips, węgiel, kruszywa, mączka

Dozowanie proporcjonalne

Systemy wieloskładnikowego dozowania

Dozowniki taśmowe stanowią idealne rozwiązanie do budowy systemów ciągłego dozowania proporcjonalnego, w których kilka składników podawanych jest jednocześnie na wspólny przenośnik odbierający. Jeden dozownik pełni rolę urządzenia wiodącego (master), a pozostałe pracują jako urządzenia podrzędne (slave), utrzymując stały stosunek masowy względem składnika głównego.

Zmiana przepływu na urządzeniu master automatycznie powoduje proporcjonalną korektę przepływów na wszystkich dozownikach podrzędnych. System zachowuje stałe proporcje receptury niezależnie od zmian wydajności linii. InterProcess projektuje i integruje kompletne linie dozowania wieloskładnikowego: dobór dozowników, sterowniki wagowe z komunikacją przemysłową (Profibus, Profinet, Modbus, EtherNet/IP) oraz automatyzację receptur.

Branże i zastosowania

Zastosowania w kluczowych branżach

Dozownik taśmowy DTU w przemyśle spożywczym

DTU

Spożywczy i kosmetyczny

Delikatne dozowanie płatków zbożowych, bakalii, nasion, granulatów spożywczych, proszków mlecznych oraz komponentów kosmetycznych. Konstrukcja ze stali nierdzewnej z taśmą FDA spełnia wymagania HACCP. Dostępna wersja w pyłoszczelnej obudowie.

DTU / DTC

Chemiczny

Podawanie pigmentów, nawozów, detergentów i chemikaliów przemysłowych. W zależności od gęstości nasypowej i wymaganej wydajności stosujemy kompaktowy DTU (do 40 000 kg/h) lub wytrzymały DTC (do 1000 t/h). Oba typy mogą pracować w wersjach ATEX.

Dozownik taśmowy DTC w przemyśle cementowym

DTC

Cementowy i budowlany

Dozowanie cementu, wapna, gipsu, mączki surowcowej, węgla i kruszyw: materiałów o dużej gęstości, mocno ściernych, często podlegających aeracji. Sztywna konstrukcja DTC, różne warianty koszy zasypowych i napinacz grawitacyjny gwarantują bezawaryjną pracę.

FAQ

Najczęściej zadawane pytania

Czym dozownik taśmowy różni się od śrubowego?

W dozowniku taśmowym materiał transportowany jest na taśmie przenośnikowej, co zapewnia wyjątkowo delikatne podawanie, bez ścinania i ścierania przez śrubę. Jest to optymalne rozwiązanie dla materiałów kruchych (płatki, pellety), o dużych cząstkach lub wysoce ściernych. Dozownik śrubowy lepiej radzi sobie z drobnymi, kohezyjnymi proszkami i oferuje mniejsze gabaryty przy niższych wydajnościach. Dozownik taśmowy wymaga też mniejszej wysokości zabudowy.

Kiedy wybrać DTU, a kiedy DTC?

DTU jest optymalny przy materiałach o małej i średniej gęstości nasypowej: w przemyśle spożywczym, chemicznym i kosmetycznym, gdzie wymagana jest higieniczna konstrukcja ze stali nierdzewnej i taśma z atestem FDA. DTC sprawdzi się przy materiałach ciężkich, mocno ściernych i w trudnych warunkach przemysłowych: w cementowniach, wapiennikach i przy produkcji materiałów budowlanych, gdzie potrzebna jest wydajność sięgająca 1000 t/h i wytrzymała konstrukcja ze stali węglowej.

Czy dozownik taśmowy może pracować w systemie wieloskładnikowym?

Tak, dozowniki taśmowe doskonale nadają się do budowy systemów proporcjonalnego dozowania wieloskładnikowego. Kilka dozowników podaje różne składniki na wspólny przenośnik odbierający, utrzymując stałe proporcje receptury w trybie master/slave. Systemy komunikują się za pośrednictwem sygnałów analogowych 4–20 mA lub protokołów przemysłowych (Profibus, Profinet, Modbus, EtherNet/IP). InterProcess projektuje i integruje tego typu linie „pod klucz”.

Jaka jest dokładność dozowników taśmowych?

Oba typy dozowników taśmowych osiągają dokładność poniżej 0,5% wartości zadanej, natomiast DTU w wybranych aplikacjach może osiągnąć nawet poniżej 0,25%. Dokładność zależy od wielu czynników, między innymi od właściwości materiału, stabilności podawania, właściwego doboru kosza zasypowego oraz kalibracji systemu.

Jak dobierany jest kosz zasypowy?

Dobór kosza zasypowego (urządzenia zasilającego) zależy przede wszystkim od właściwości przepływowych materiału. Dla materiałów swobodnie płynących stosujemy proste kosze zsypowe z regulowaną klapą. W przypadku materiałów trudno płynących, mostkujących się lub z tendencją do aeracji dobieramy kosze specjalne, np. z podajnikiem wibracyjnym, śluzą celkową lub podajnikiem śrubowym. Przy materiałach pylistych i podlegających fluidyzacji stosujemy również komory sedymentacyjne z łańcuchami odpowietrzającymi. Właściwy dobór kosza jest kluczowy dla utrzymania stabilnej warstwy materiału na taśmie i tym samym dokładności dozowania.

Dlaczego dozownik taśmowy jest lepszy od przenośnika z typową wagą przenośnikową?

Standardowe przenośniki taśmowe z wagami przepływowymi projektowane są przede wszystkim do transportu materiału, a ważenie jest w nich funkcją dodatkową. Dozownik taśmowy został zaprojektowany od podstaw z myślą o precyzyjnym dozowaniu. Kompaktowe wymiary i krótki rozstaw wałów minimalizują wpływ nierówności taśmy, temperatury i drgań na pomiar. Napinacz grawitacyjny zapewnia stałą, powtarzalną siłę naciągu taśmy, eliminując dryft zerowy. Dedykowany system sterowania z regulacją PID prędkości taśmy aktywnie utrzymuje zadany przepływ masowy, a wbudowane mechanizmy czyszczenia taśmy oraz detekcji zboczenia i poślizgu dodatkowo zwiększają niezawodność. Efektem jest dokładność poniżej 0,5%, podczas gdy typowa waga przenośnikowa oferuje zwykle 1–2%.

Dlaczego InterProcess

Dlaczego warto wybrać nasze rozwiązania?

Własna produkcja

Dozowniki DTU i DTC projektujemy i produkujemy w naszym zakładzie.

Kompletna oferta dozowników

Taśmowe, śrubowe grawimetryczne i wolumetryczne oraz wibracyjne.

Systemy wieloskładnikowe

Projektujemy linie dozowania proporcjonalnego „pod klucz”.

Doświadczenie w wielu branżach

Spożywcza, chemiczna, cementowa i budowlana.

Bezpieczeństwo i higiena

Systemy zgodne z normami ATEX, HACCP i GMP.

Wsparcie techniczne i serwis

Z szybką reakcją, również w trybie 24/7.

Potrzebujesz dozownika taśmowego?

Skontaktuj się z nami, a nasi inżynierowie pomogą dobrać odpowiedni typ, kompaktowy DTU lub wytrzymały DTC, dopasowany do właściwości Twojego materiału i wymagań procesu.
