Stacje załadunku worków BIG‑BAG BSA
Bezpyłowe napełnianie worków FIBC o masie do 2000 kg. Dwa poziomy automatyzacji — BSA‑V1 i BSA‑V2 — konfigurowane indywidualnie: uszczelniana gardziel, system odpylania, ważenie z legalizacją OIML R61 oraz pełna integracja z automatyką linii.

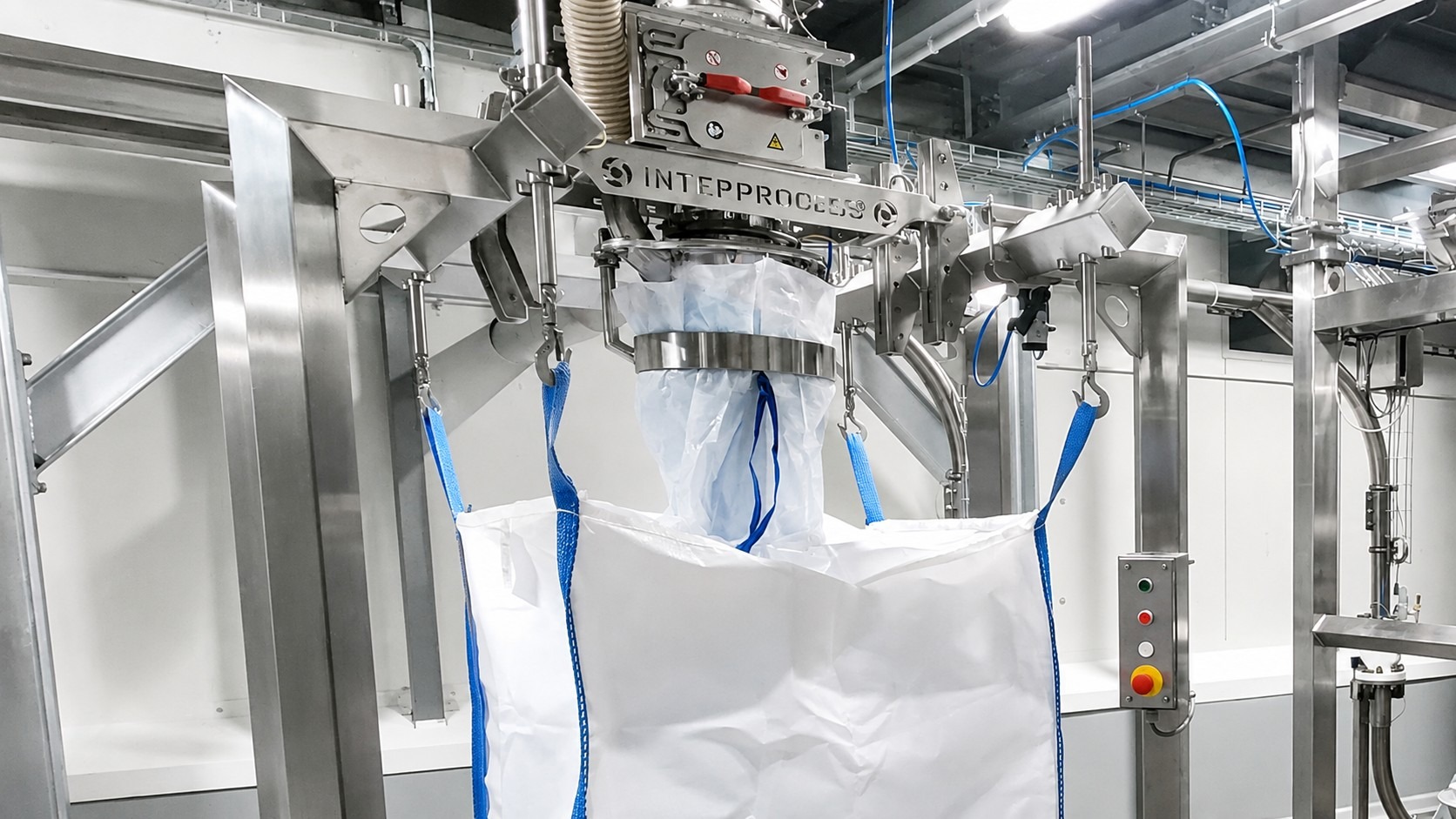

Bezpyłowe napełnianie FIBC
Szczelny załadunek przy minimalnym zaangażowaniu operatora
Stacje załadunku worków BIG-BAG (FIBC) serii BSA zapewniają wydajne, bezpyłowe napełnianie worków wielkogabarytowych. Każdą stację konfigurujemy indywidualnie — pod właściwości produktu, wymaganą wydajność, typ worka i warunki otoczenia. Bezpyłową pracę zapewnia nadmuchiwana uszczelka gardzieli lub zacisk mechaniczny, a zintegrowany system odpylania chroni operatora i otoczenie.
Stacje współpracują z dozownikami śrubowymi, wibracyjnymi i taśmowymi, transportem pneumatycznym, systemami ważenia oraz systemami sterowania i wizualizacji procesów. Wykonanie ze stali węglowej malowanej proszkowo lub nierdzewnej 1.4301 (AISI 304) i 1.4404 (AISI 316L), opcjonalnie w standardach spożywczych (FDA, EHEDG), farmaceutycznych (GMP) oraz w wersji ATEX. Uzupełnieniem oferty są stacje rozładunku worków BIG-BAG.
2000 kgmaksymalny udźwig napełnianego worka
do 2500 mmmaksymalna wysokość worka — szerokość dobierana dowolnie
OIML R61opcjonalna legalizacja systemu ważącego jako waga automatyczna
Rodzina stacji BSA
BSA‑V1 · BSA‑V2

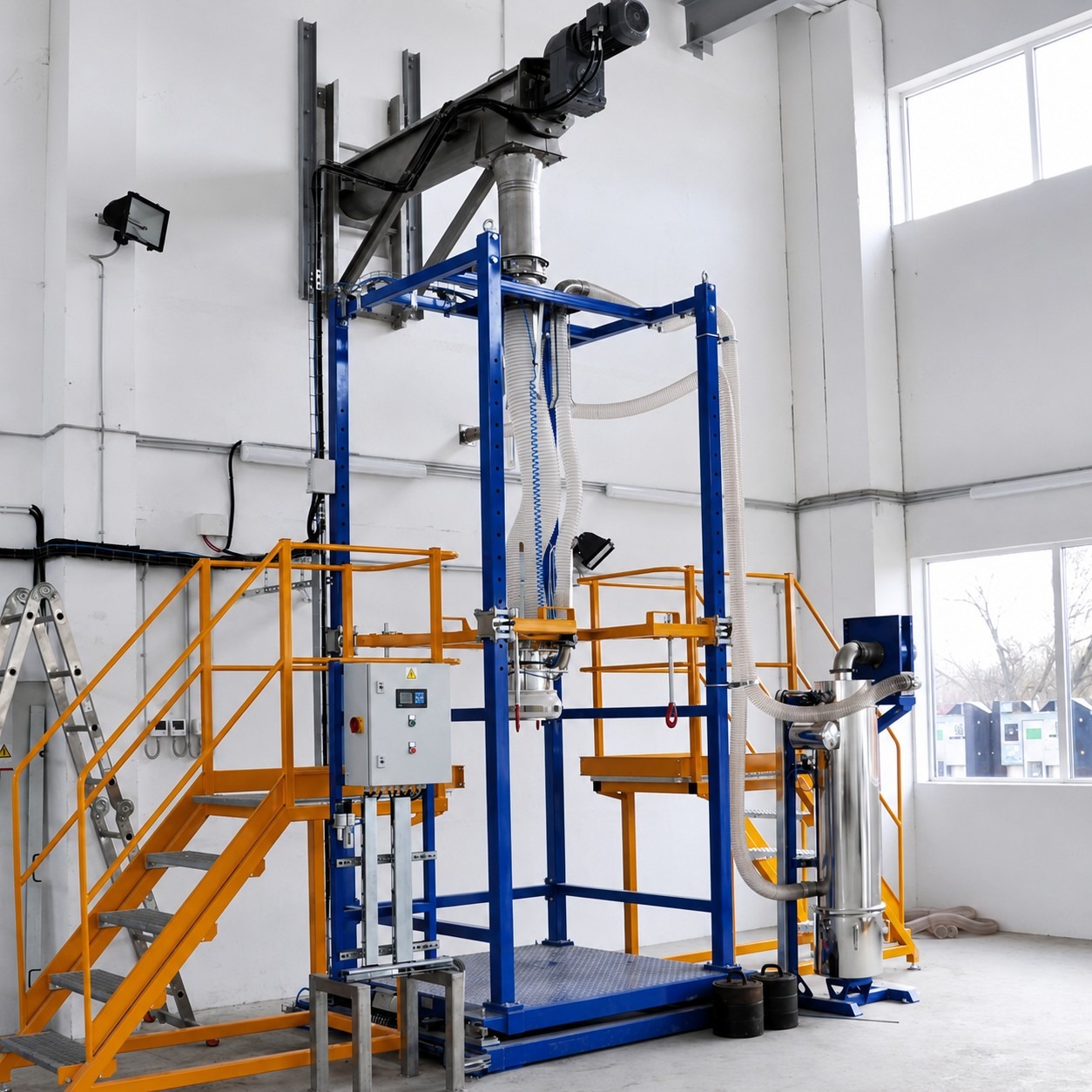

Realizacje stacji BSA — kliknij, aby powiększyć
Rodzina BSA obejmuje dwa modele o identycznych opcjach wyposażenia, różniące się poziomem automatyzacji obsługi worka. Pusty worek zawieszany jest na czterech uchwytach ramy, a jego gardziel naciągana na rurę spustową i szczelnie uszczelniana — materiał trafia bezpośrednio do worka, bez kontaktu z otoczeniem.
Materiał podawany jest dowolnym przenośnikiem — śrubowym, taśmowym lub wibracyjnym. Pomost wagowy z automatyką odcina dopływ surowca po osiągnięciu zadanej masy, a kompaktor wibracyjny zapewnia równomierny rozkład materiału i pełne wykorzystanie objętości worka.
Kluczowe parametry BSA
- Udźwig
- do 2000 kg
- Wymiary worka
- wysokość do 2500 mm, szerokość dowolna — rama dobierana do worka
- Wysokość stacji
- 2000–3000 mm (zabudowa 1210 × 1445 mm)
- Uszczelnienie
- nadmuchiwana uszczelka gardzieli lub zacisk mechaniczny
- System ważący
- pomost wagowy z automatyką odcinania, opcjonalna legalizacja OIML R61
- Materiały
- stal węglowa malowana proszkowo, nierdzewna 1.4301 (AISI 304) lub 1.4404 (AISI 316L)
- Odpylanie
- system odpylania z filtrem, preformowanie worka nadmuchem powietrza
- Opcje
- kompaktor wibracyjny, detektor metali, pobór próbek, wykonanie ATEX 21/22, FDA, EHEDG
Do pobrania
BSA-V1 vs BSA-V2
Który model wybrać?
Dobór modelu zależy od stopnia automatyzacji procesu, wymaganej wydajności oraz sposobu odbioru napełnionych worków. Oba modele mają identyczne opcje wyposażenia — różnią się poziomem automatyzacji obsługi worka.
| Parametr | BSA-V1 standard | BSA-V2 automatyzacja |
|---|---|---|
| Typ konstrukcji | standardowa, stacjonarna | zaawansowana, z automatyką |
| Podwieszenie worka | 4 uchwyty w ramie — ręczne | 4 uchwyty i automatyczne haki szybkiego zwalniania |
| Podnoszenie worka | — | ✓ opcja zalecana — naciąga worek i optymalizuje napełnianie |
| System rolkowy | — odbiór wózkiem widłowym | ✓ współpraca z automatycznym przenośnikiem rolkowym |
| Uszczelnienie gardzieli | nadmuchiwana uszczelka lub zacisk | nadmuchiwana uszczelka lub zacisk |
| System ważący | opcjonalny (pomost wagowy, OIML R61) | opcjonalny (pomost wagowy, OIML R61) |
| Kompaktor wibracyjny i preformowanie | opcjonalne | opcjonalne |
| Maks. udźwig | 2000 kg | 2000 kg |
| Materiał i ATEX | stal węglowa / AISI 304 / AISI 316L · ATEX opcjonalnie | stal węglowa / AISI 304 / AISI 316L · ATEX opcjonalnie |
| Typowe zastosowanie | linie o mniejszej wydajności, obsługa manualna | linie zautomatyzowane, wysoka przepustowość |

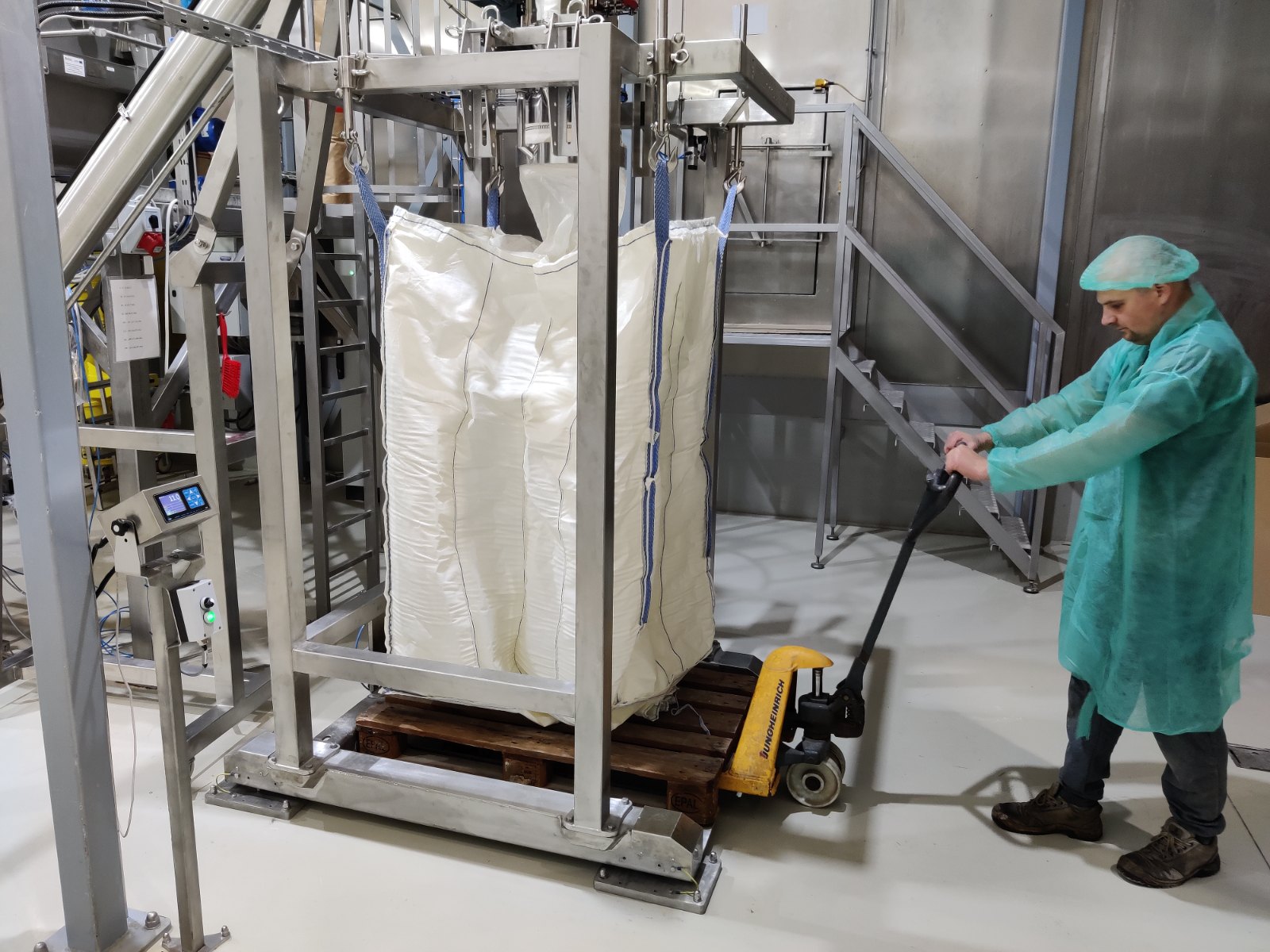

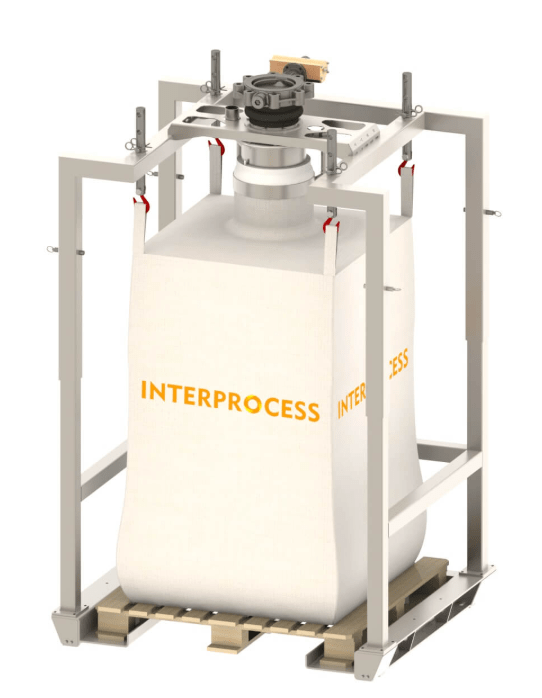

BSA‑V1 — standardowa stacja załadunku

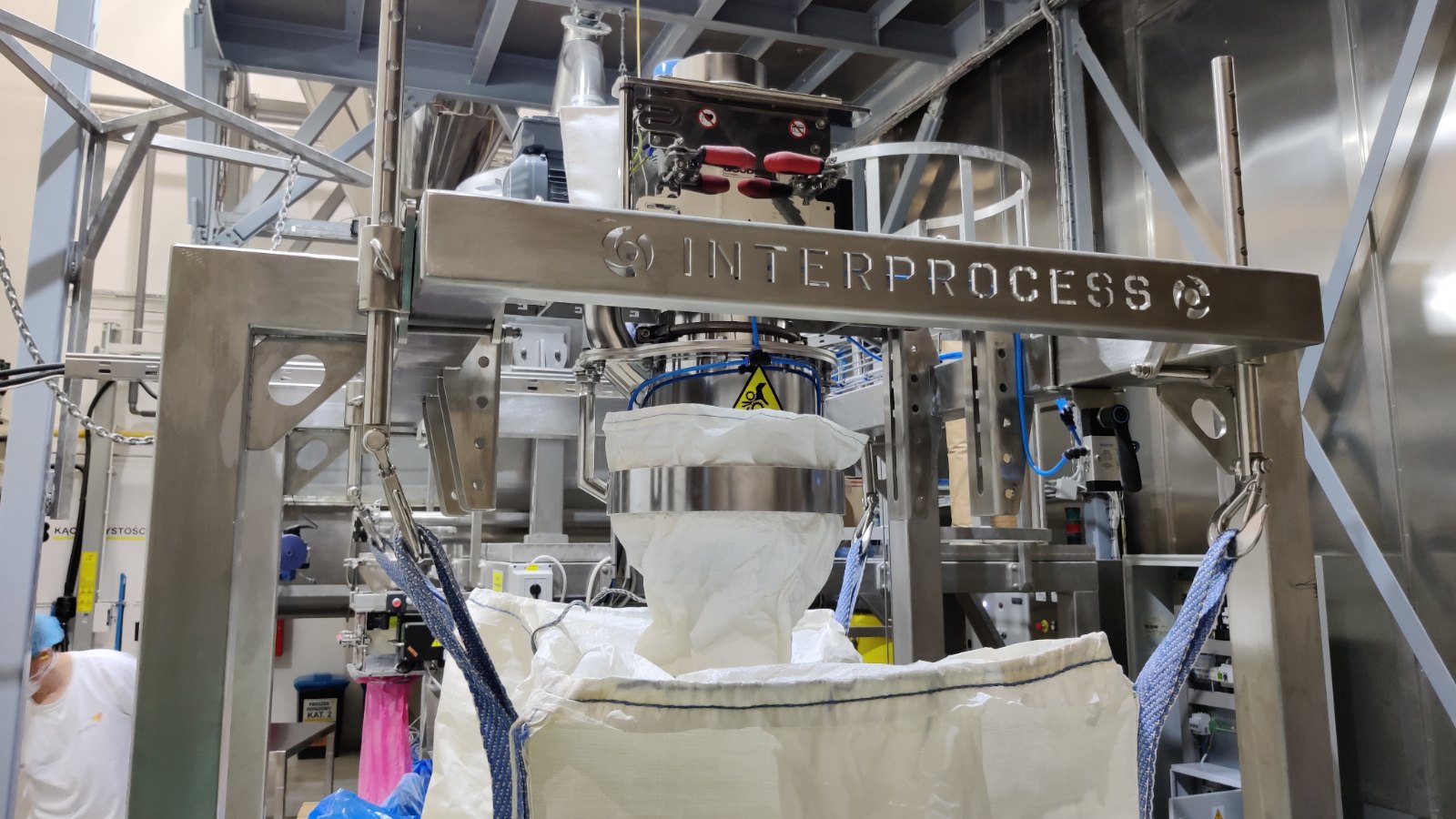

Sprawdzona, stacjonarna konstrukcja do ręcznego załadunku worków. Operator zawiesza pusty worek na czterech uchwytach ramy, naciąga gardziel na rurę spustową i uruchamia napełnianie. Szczelne połączenie worka z rurą — dzięki nadmuchiwanej uszczelce lub zaciskowi mechanicznemu — zapewnia bezpyłową pracę.
Stację można wyposażyć w pomost wagowy z automatyką odcinającą dopływ surowca po osiągnięciu zadanej masy (z opcjonalną legalizacją OIML R61). Po napełnieniu worek jest zdejmowany z ramy i odbierany wózkiem widłowym lub paletowym.
Specyfikacja: wysokość 2000–3000 mm · zabudowa 1210 × 1445 mm · worek o wysokości do 2500 mm · udźwig 2000 kg.

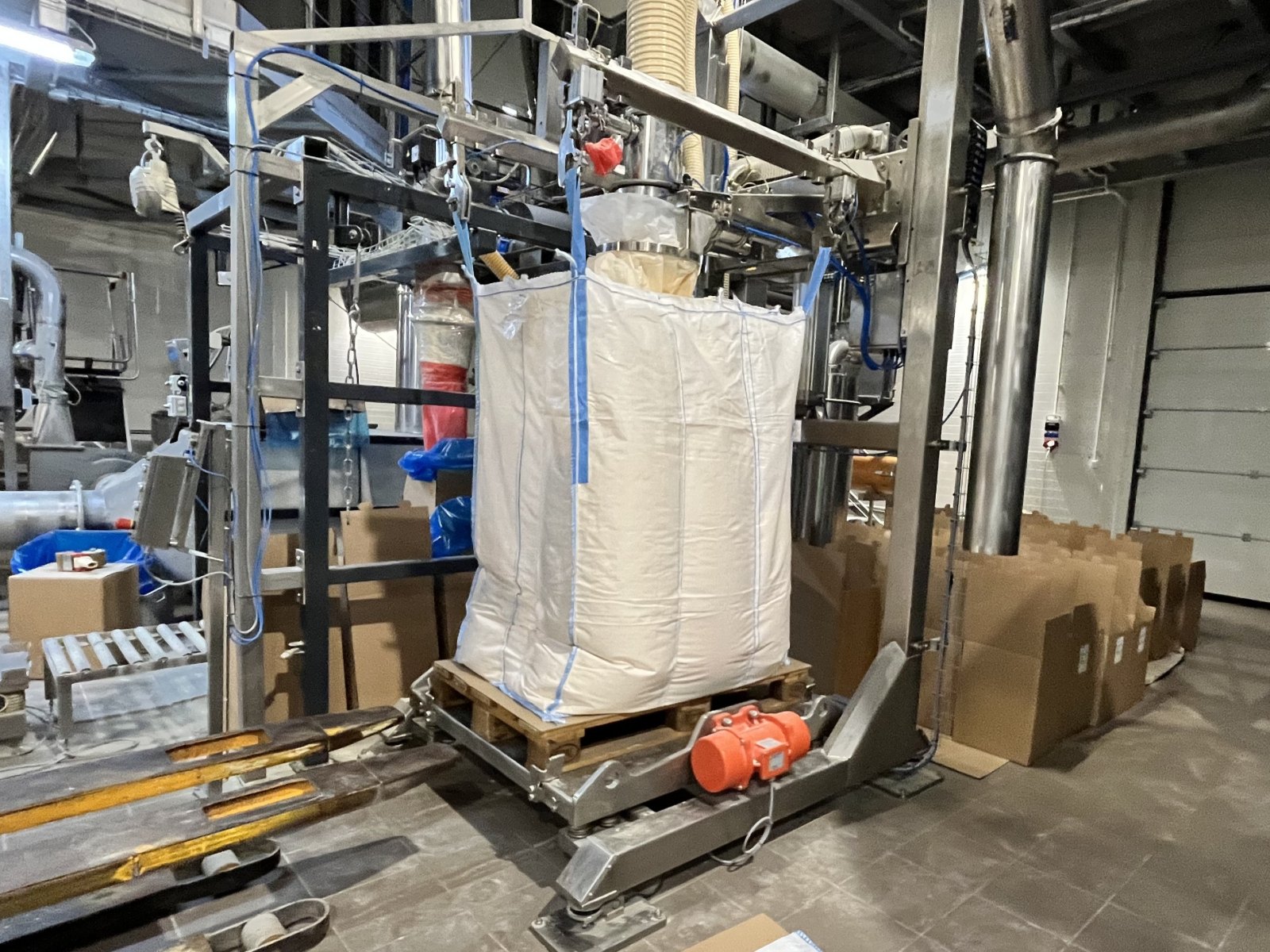

BSA‑V2 — stacja z automatycznym podnoszeniem worka
Zaawansowana konstrukcja do zautomatyzowanych linii napełniania. Model BSA-V2 współpracuje z automatycznym systemem rolkowym — napełniony worek jest transportowany na palecie do strefy paletyzacji lub magazynu, bez udziału wózka widłowego.
Automatycznie otwierane zawiesia (haki szybkiego zwalniania) skracają czas cyklu, a zalecany układ unoszenia worka w pierwszej fazie napełniania naciąga worek, wspiera równomierny rozkład materiału i pozwala lepiej wykorzystać objętość opakowania.
Najważniejsze cechy: automatyczne haki · przenośnik rolkowy · unoszenie worka · integracja z wagą, kompaktorem i automatyką linii.
Modułowa konstrukcja
Wyposażenie opcjonalne i integracja
Uszczelnienie i odpylanie
Dwukanałowa głowica napełniająca — kanał wewnętrzny podaje produkt, zewnętrzny odprowadza zapylone powietrze do filtra. Nadmuchiwana uszczelka gardzieli lub zacisk mechaniczny oraz preformowanie worka nadmuchem — także worków z wkładem foliowym (liner).
Ważenie i dozowanie
Pomost wagowy z dwustopniowym dozowaniem — zgrubnym i dokładnym. Legalizacja OIML R61 jako waga automatyczna, kompaktor wibracyjny do odpowietrzenia i zagęszczenia produktu oraz automatyczny pobór próbek.
Bezpieczeństwo i kontrola
Separator magnetyczny ziem rzadkich lub detektor metali, wykonanie ATEX (strefa 21/22), materiały zgodne z FDA i EHEDG oraz integracja z systemem sterowania i wizualizacji linii.
Cykl pracy
Jak przebiega napełnianie worka BIG‑BAG?
-
KROK 01
Przygotowanie worka
Pusty worek zawieszany jest na uchwytach ramy. Gardziel naciągana jest na rurę spustową i uszczelniana nadmuchiwaną uszczelką lub zaciskiem. Opcjonalnie worek jest preformowany nadmuchem powietrza.
-
KROK 02
Napełnianie i ważenie
Materiał podawany jest przenośnikiem w cyklu dwustopniowym: szybkie dozowanie zgrubne, a przy zbliżaniu się do zadanej masy — precyzyjne dozowanie dokładne. Automatyka odcina dopływ surowca, a kompaktor wibracyjny odpowietrza i zagęszcza produkt.
-
KROK 03
Odbiór worka
Uszczelka gardzieli jest zwalniana, worek zdejmowany z ramy — ręcznie (BSA-V1) lub automatycznymi hakami szybkiego zwalniania (BSA-V2) — i odbierany wózkiem albo przenośnikiem rolkowym do strefy paletyzacji. Zagęszczony, równomiernie wypełniony worek tworzy stabilny ładunek, bezpieczny w składowaniu i transporcie.
FAQ
Najczęściej zadawane pytania
Jak zapewniona jest bezpyłowość podczas napełniania?
Gardziel worka BIG-BAG jest naciągana na rurę spustową stacji i szczelnie uszczelniana nadmuchiwaną uszczelką pneumatyczną lub zaciskiem mechanicznym. Dzięki temu materiał trafia bezpośrednio do worka, bez kontaktu z otoczeniem. Dodatkowo stację wyposażamy w system odpylania z filtrem, który wychwytuje pył powstający podczas napełniania.
Który model wybrać — BSA-V1 czy BSA-V2?
BSA-V1 to stacjonarna konstrukcja z ręczną obsługą — sprawdza się na liniach o mniejszej wydajności, gdzie worek odbierany jest wózkiem widłowym. BSA-V2 jest przystosowana do zautomatyzowanych linii: ma automatyczne haki szybkiego zwalniania, współpracuje z przenośnikiem rolkowym, a jako zalecaną opcję oferujemy układ unoszenia worka. Oba modele mają identyczne opcje wyposażenia (waga, kompaktor, uszczelka, ATEX). Nasi inżynierowie pomogą dobrać model po analizie procesu.
Czy stację można dostosować do nietypowych worków?
Tak — każdą stację projektujemy indywidualnie. Modułowa konstrukcja pozwala dostosować wysokość, szerokość ramy, typ uchwytów, średnicę rury spustowej oraz system uszczelniania do konkretnego typu worka. Obsługujemy worki o wysokości do 2500 mm i masie do 2000 kg — szerokość worka nie jest ograniczona, ramę dobieramy do jego wymiarów. W przypadku nietypowych worków prosimy o wypełnienie kwestionariusza technicznego.
Czy stacja może pracować jako waga automatyczna?
Tak — stacja BSA może być wyposażona w pomost wagowy z automatycznym odcinaniem dopływu materiału po osiągnięciu zadanej masy. Na życzenie system ważący jest legalizowany jako waga automatyczna zgodna z zaleceniem OIML R61, co jest wymagane przy sprzedaży materiału na wagę. Dokładność i parametry systemu dobieramy do specyfiki produktu.
Czy stacja może pracować w strefie zagrożenia wybuchem?
Tak — oba modele BSA są dostępne w wykonaniu ATEX do pracy w strefach zagrożonych wybuchem pyłów (strefa 21/22). Wykonanie obejmuje odpowiednie uszczelnienia, uziemienie antystatyczne, certyfikowane komponenty elektryczne oraz dokumentację zgodną z dyrektywą 2014/34/UE. Na życzenie stosujemy materiały zgodne z wymaganiami FDA i zaleceniami EHEDG.
Dlaczego InterProcess
Dlaczego warto wybrać nasze rozwiązania?
Bezpyłowe napełnianie
Nadmuchiwana uszczelka, system odpylania, preformowanie worka.
Modułowa konstrukcja
Waga, kompaktor, pobór próbek, haki, unoszenie worka, system rolkowy.
Indywidualny projekt
Każdą stację dopasowujemy do typu worka i charakteru procesu.
Doświadczenie w wielu branżach
Spożywcza, chemiczna, farmaceutyczna i budowlana.
Bezpieczeństwo i higiena
Wykonania ATEX, FDA, EHEDG i GMP.
Wsparcie techniczne i serwis
Szybka reakcja, dostępność części zamiennych, tryb 24/7.
